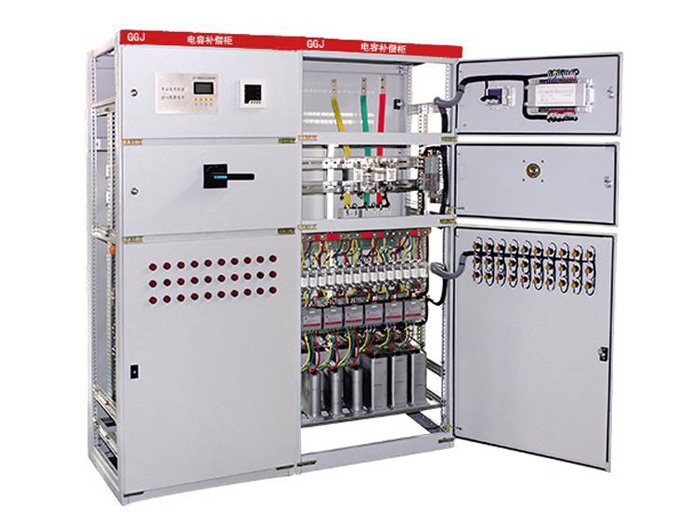

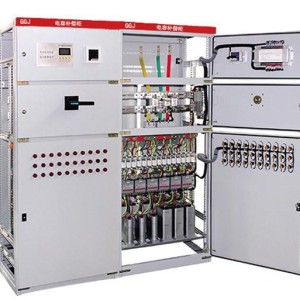

Jenis GGJ pampasan kuasa reaktif voltan rendah

Jenis GGJ voltan rendah pengedaran kuasa reaktif pampasan kabinet komprehensif adalah jenis baru pengedaran kuasa luar pampasan kuasa reaktif kabinet komprehensif yang direka selaras dengan prinsip-prinsip keselamatan, ekonomi, rasional dan kebolehpercayaan. Ia sesuai untuk rangkaian bandar, transformasi grid luar bandar, perusahaan perindustrian dan perlombongan, lampu jalan, komuniti kediaman, dan lain-lain dalam sistem pengedaran AC 50Hz dan voltan yang dinilai 380V, dengan pengedaran kuasa, kawalan, perlindungan, pampasan kuasa reaktif, pengukuran kuasa dan pelbagai fungsi lain, kotak pengedaran komprehensif luaran baru dengan pengedaran kuasa, kawalan, perlindungan, Pampasan kuasa reaktif, pengukuran kuasa dan fungsi lain, dan boleh menambah fungsi perlindungan kebocoran mengikut keperluan pengguna. Produk ini mempunyai kelebihan struktur novel, struktur yang munasabah, tahap perlindungan yang tinggi, pemasangan yang mudah dan pentauliahan, penyelenggaraan dan pembaikan semula. Produk ini mematuhi GB7251.1-1997, GB / T15576-2008, dan telah lulus pensijilan 3C, yang merupakan set lengkap peralatan voltan rendah yang ideal dalam transformasi grid kuasa semasa.

Model Produk dan Makna

G-AC kabinet pengedaran voltan rendah, pemasangan tetap komponen elektrik G, pendawaian tetap, kapasitor J-elektrostatik.

siri GGJ pengedaran kuasa luar kabinet bersepadu pampasan kuasa reaktif sesuai untuk pengedaran kuasa, pengukuran, perlindungan dan pampasan automatik kuasa reaktif pada tahap voltan 0.4kV.

2. Ciri-ciri produk

Kabinet pampasan kuasa reaktif voltan rendah siri GGJ terdiri daripada kabinet, suis pengasingan, fius, penukaran kapasitor kontaktor, relay overload haba, kapasitor kuasa dan pengawal pampasan kuasa reaktif pintar, dan lain-lain, Kabinet ialah struktur yang tertutup.

3. Prestasi utama

1. Sambutan yang tepat pada masanya dan cepat, kesan pampasan yang baik, kerja yang boleh dipercayai, dan pelindung kebocoran juga boleh ditambah mengikut keperluan pengguna.

2. Fungsi perlindungan: voltan lampau, beban, undervoltage, undercurrent, litar pintas dan fungsi lain

3. Mod operasi: ia mempunyai dua mod kerja: operasi automatik dan operasi manual.

4. Ia boleh meningkatkan faktor kuasa grid kuasa kepada lebih daripada 0.95

4. Keadaan operasi

1. Suhu ambien: -20 ° c ~ 50 ° c

2. Kelembapan relatif udara: ≤ 90% (suhu ambien relatif ialah 20 ° c ~ 25 ° c)

3. Ketinggian: tidak lebih daripada 2500m

4. Syarat-syarat persekitaran: sesuai untuk pemasangan dalaman (di dalam kotak), tidak sesuai untuk kebakaran, bahaya letupan, pencemaran yang serius, kakisan kimia

Dan tempat di mana getaran ganas berlaku.

5. Kedudukan pemasangan: kecenderungan serenjang dengan tanah tidak boleh melebihi 5 °

5. Parameter teknikal:

1. Rated voltan: 380V

2. Kekerapan undian: 50Hz

3. Kaedah pampasan: pampasan tiga fasa dan pampasan fasa tunggal digabungkan.

4. Kapasiti pampasan: 60kvar ~ 390kvar.

5. Kaedah pampasan: menukar kitaran, menukar pengekodan, suis automatik kawalan kabur.

6. Mengawal kuantiti fizikal: kuasa reaktif atau arus reaktif

7. Masa tindak balas terpantas: ≤ 20ms

6. Pemasangan dan pentauliahan

1. Semak sebelum pemasangan

Semak sama ada peralatan masih utuh, sama ada maklumat rawak dan aksesori lengkap, dan hubungi pengeluar dalam masa jika anda menemui sebarang masalah.

2. Pemeriksaan dan percubaan sebelum kuasa-on

Selepas produk dipasang, item berikut perlu diperiksa dan diuji sebelum ia dimasukkan ke dalam operasi.

1) semak sama ada kabinet kering dan bersih.

2) sama ada mekanisme operasi komponen elektrik adalah fleksibel, tidak ada daya operasi jamming atau berlebihan.

3) sama ada hidup/mati komponen elektrik utama boleh dipercayai dan tepat, dan sama ada on/off kenalan tambahan boleh dipercayai dan tepat.

4) sama ada nisbah dan polariti instrumen menunjukkan dan pengubah adalah betul.

5) sama ada sambungan bas adalah baik, dan sama ada penebat yang menyokong, pemasangan bahagian dan aksesori adalah kukuh dan boleh dipercayai.

6)Rintangan penebat tidak boleh kurang daripada 10 megaohms apabila diukur dengan meter megaohm 500 volt, dan peranti elektronik, kapasitor dan peranti yang menggunakan arus seperti gegelung perlu diputuskan apabila melayari.

3. Kuasa pada penyahpepijatan

Debugging pengawal pampasan kuasa reaktif automatik

Pengawal telah diselaraskan mengikut piawaian yang berkaitan untuk input, ambang pemotongan, masa kelewatan, dan ambang voltan berlebihan, dan jika ia perlu diselaraskan semula, sila laraskan mengikut arahan untuk pengawal pampasan kuasa reaktif automatik.

7. Langkah berjaga-jaga untuk kegunaan dan penyelenggaraan

1) operasi, penyelenggaraan dan pembaikan produk mesti dijalankan oleh kakitangan elektrik yang berkelayakan.

2) semasa penyelenggaraan, bekalan kuasa perlu diputuskan terlebih dahulu, dan kemudian dibaiki selepas kapasitor pampasan dilepaskan.

3) melakukan pembaikan biasa.

5)Jika suis utama kotak pengedaran bersepadu memilih suis pisau, suis pisau mesti dibahagikan dan ditutup dalam kes tiada beban untuk memastikan keselamatan peribadi.

6)Sekiranya pengguna memilih kotak pengedaran komprehensif dengan peranti pampasan kuasa reaktif, pengawal pampasan kuasa reaktif automatik dalam produk perlu dikendalikan dan diperiksa mengikut manual arahan.

8. Bentuk dan saiz pemasangan
