YBM (P) 35F / 0.69kV Inverter Transformer / Stesen Subkompak

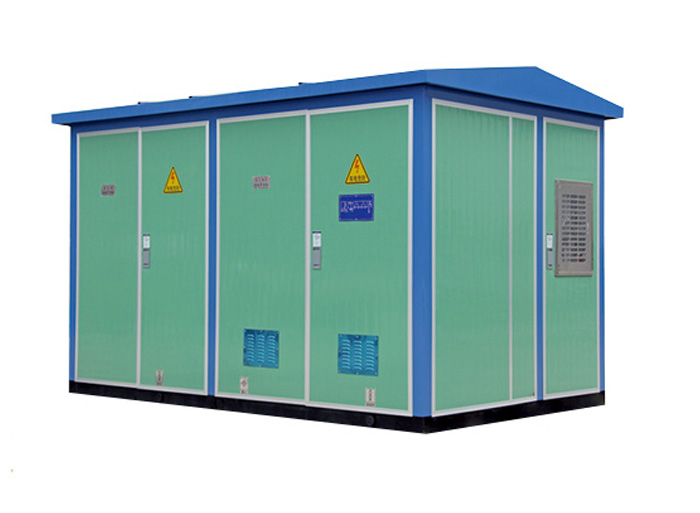

YBM (P) 35F / 0.69kV voltan tinggi / voltan rendah pra-pasangan produk siri pencawang direka khas dan dibangunkan oleh syarikat kami untuk penjanaan kuasa angin, voltan outlet turbin angin ialah 0.69kV, ditingkatkan kepada 35kV oleh transformer 0.69 / 35kV, dan diangkut ke stesen penggalak 35 / 110kV oleh talian kabel 35kV selepas membentuk Unit bersama melalui pelbagai litar di sisi outlet 35kv. Stesen pencawang pra-pasangan adalah produk pencawang yang lengkap yang menggabungkan transformer step-up, switchgear voltan tinggi, switchgear voltan rendah dan transformer kuasa dan peralatan tambahan lain, dan secara munasabah menggabungkan dengan kotak. Prestasi sepenuhnya selaras dengan GB / T17467 "Tinggi / Rendah Voltan Pra-pasangan Pencawang", yang merupakan jenis baru pencawang pra-pasangan yang dibangunkan untuk keperluan penggunaan khas penjanaan kuasa angin, dengan kelebihan set lengkap yang kuat, pemasangan mudah, tempoh pembinaan yang pendek, kos operasi yang rendah, kekuatan struktur yang tinggi, prestasi anti-karat yang kuat, dan lain-lain, dan sesuai sepenuhnya untuk pantai, padang rumput, padang pasir dan persekitaran operasi lain dengan keadaan semula jadi yang keras, dan prestasi sepenuhnya memenuhi keperluan penggunaan ladang angin.

1. Model dan makna

YB M (P) - 35 (F) / 0.69-■

K Kapasiti Transformer (K KVA)

Voltan sampingan rendah (K KV)

-Dedikasikan kepada ladang angin

Voltan sampingan voltan tinggi (K KV)

M: Struktur Muzi, P: Struktur Pinzig

Stesen gawang voltan tinggi / rendah yang telah dipasang

2. Penggunaan biasa keadaan alam sekitar

2.1 Syarat penggunaan biasa

2.1.1 Operasi suhu ambien: suhu udara ambien tidak melebihi 45 °C, dan purata yang diukur dalam masa 24 jam tidak melebihi 35 °C, dan suhu udara ambien minimum ialah -30 °C;

2.1.2 K Kelembapan ambien: kelembapan relatif purata harian tidak melebihi 95%; purata tekanan wap air harian tidak melebihi 2.2kPa, dan purata kelembapan relatif harian tidak melebihi 90%; Tekanan wap air purata bulanan tidak melebihi 1.8 kPa

2.1.3 K Ketinggian: ≤ 1000 meter

2.1.4 Rintangan seismik: pecutan mendatar seismik: kurang daripada 0.4m / s2

Pecutan menegak gempa bumi: kurang daripada 0.2m / s °

Faktor keselamatan: 1.67

2.1.5 Tidak ada getaran ganas di tapak pemasangan, dan kecenderungan tidak lebih daripada 3 °;

2.1.6 K Kelajuan angin tidak lebih daripada 35m / s

2.2 Syarat Penggunaan K Khas

Sekiranya syarat-syarat penggunaan biasa tidak dapat memenuhi keperluan, ia boleh dirundingkan dengan pengeluar.

3. Parameter teknikal utama

3.1 Parameter yang dinilai pemboleh ubah kotak

3.1.1 Voltan

Voltan yang dinilai di sisi voltan tinggi: 35kV

Voltan yang dinilai di sisi voltan rendah: 0.69kV

3.1.2 K Kekerapan dinilai: 50Hz

3.1.3 Tahap penebat yang dinilai

Tahap penebat yang dinilai switchgear memenuhi peruntukan DL404-91 "Syarat Teknikal untuk Memesan Switchgear Voltan Tinggi AC dalaman".

Bahagian voltan tinggi: antara tanah dan pecahan pengasingan fasa

kekerapan kuasa menahan voltan: 95kV 110kV

Voltan kejutan puncak: 185kV 215kV

Bahagian tekanan rendah:

Frekuensi kuasa menahan voltan: 2500V

3.1.4 Bilangan fasa: tiga fasa

3.1.5 Tahap perlindungan K Kabinet: IP44D

3.2 Parameter teknikal utama pengubah

3.2.1 Piawaian teknikal

Transformer mematuhi GB1094.1 ~ 1094.5 "Transformer K Kuasa" dan GB6451.1 "Parameter Teknikal dan K Keperluan untuk Transformer K Kuasa Minyak Tiga Fasa"

3.2.2 Parameter teknikal

4. Struktur dan ciri-ciri produk

4.1.1 Ladang angin biasanya dibina di dataran pasang surut, laut cetek, padang rumput, padang pasir dan tempat-tempat lain dengan keadaan semula jadi yang jarang, dan proses anti-karat yang berbeza digunakan mengikut persekitaran penggunaan yang berbeza untuk memastikan hayat perkhidmatan pencawang pra-pasangan.

4.1.2 Susun atur keseluruhan pengubah kotak adalah jenis "produk", dan kelebihannya adalah seperti berikut: struktur padat, munasabah, kecil dalam rupa dan isipadu; sambungan antara komponen utama mudah, dan jumlah baris tembaga sangat dikurangkan; ruang pendawaian dan ruang penyelenggaraan kabel masuk dan keluar adalah besar, yang mudah untuk pemasangan dan penyelenggaraan. Struktur K Kotak: semua bahagian struktur logam adalah sandblasted, hot-dip galvanized, dan dicat, yang boleh memastikan bahawa peralatan digunakan dalam persekitaran semburan garam lembap dan berat dengan rintangan karat yang kuat, semua panel pintu dan panel dinding, tidak ada lapisan antara, dan tengah diisi dengan bahan penebat komposit poliuretan dan silikat, yang mempunyai prestasi penebat haba yang sangat baik untuk memastikan bahawa peralatan itu selamat dan cepat dimasukkan ke dalam operasi dalam persekitaran yang sejuk.

4.1.3 Transformer terutamanya mengamalkan pengawalseliaan voltan tanpa beban minyak berganda tiga fasa S11 transformer kuasa rendah, dan jenis-jenis transformer kuasa lain boleh dikonfigurasikan mengikut keperluan. Transformer kuasa jenis S11 telah menerima pakai satu siri pembaharuan dalam bahan, proses dan struktur, supaya prestasi elektrik produk telah mencapai tahap lanjutan produk serupa di tahun 90an antarabangsa, dan kehilangan beban dan kehilangan beban yang tidak lebih rendah daripada keperluan piawaian kebangsaan, dengan ciri-ciri kecekapan tinggi dan kerugian rendah, yang boleh menjimatkan banyak penggunaan kuasa dan kos operasi, dan faedah sosialnya amat penting. Inti besi mengamalkan berkualiti tinggi yang digulung sejuk berorientasikan bijirin silikon lembaran keluli penuh miter kaedah penyusun bersama, dan menggunakan suntikan minyak vakum.

4.1.4 Pemutus litar pintar atau siri pemutus litar voltan rendah yang lain boleh digunakan di sisi voltan rendah untuk mengagihkan kuasa dan melindungi talian dan peralatan daripada beban berlebihan, undervoltage, litar pintas, grounding fasa tunggal dan kerosakan lain. Pada masa yang sama, pengubah penyelenggaraan kecil ditubuhkan di bahagian voltan rendah untuk pengguna untuk menyediakan kuasa di tapak penyelenggaraan. Rasuk elektrik bingkai kabinet voltan rendah adalah hot-dip galvanized dan anti-karat.

5. Penyelenggaraan, pemeriksaan dan langkah berjaga-jaga

5.1 Penyelenggaraan

5.1.1 Hal-hal pemeriksaan tetap

a. Periksa sama ada setiap isyarat dan penunjuk adalah normal;

5.1.2 Hal-hal pemeriksaan dan penyelenggaraan tahunan

a. Periksa sama ada titik sambungan litar utama dan sekunder longgar atau terlalu panas;

b. Perkhidmatan Gunakan meter megaohm untuk memeriksa penebat antara fasa dan tanah untuk memerhatikan sama ada terdapat kerosakan atau penuaan;

c. Menggunakan kaedah Sekiranya pengubah tenggelam dalam minyak, analisis sampel minyak dan pemeriksaan perlu dijalankan sekurang-kurangnya sekali setahun mengikut peraturan.

dK Keluarkan habuk dan objek asing;

eMake pelbagai rekod pemeriksaan.

5.1.3 Penyelenggaraan dan langkah berjaga-jaga

Apabila fenomena yang tidak normal atau bahagian tertentu didapati tidak normal, ia mesti dihentikan untuk penyelenggaraan atau penggantian, dan bekalan kuasa atas mesti diputuskan dan dawai ground yang boleh dipercayai mesti digantung semasa pemeriksaan.

6. Arahan untuk memesan

Apabila memesan, pengguna mesti menyatakan bahawa:

6.1 Model dan kuantiti pencawang pra-pasangan;

6.2 Model dan kapasiti transformer;

6.3 Menyediakan sistem utama elektrik dan rajah skematik sekunder
