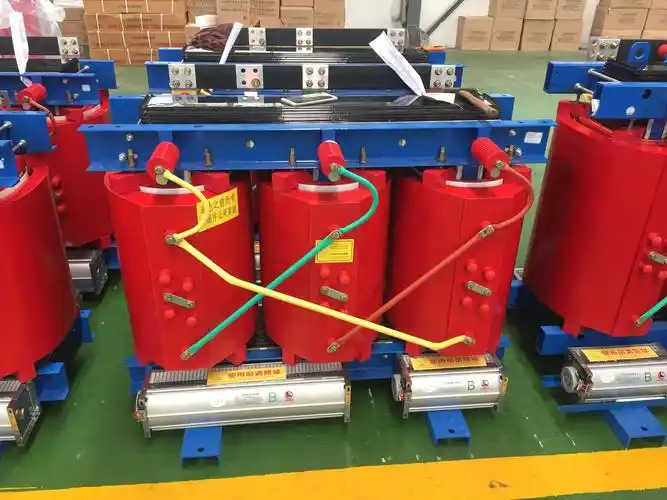

Kami akan membentangkan prestasi, kaedah operasi yang selamat, dan parameter teknikal transformer: SC (B) 12\14 transformer jenis kering
1. Syarat-syarat alam sekitar penggunaan produk
1.1 Suhu ambien: had atas 40 ° C, had bawah -25 ° C (dalam ruangan);
1.2 ketinggian tidak melebihi 1000m;
1.3 Kelembapan relatif: purata harian tidak lebih daripada 95%, dan purata bulanan tidak lebih daripada 90%;
1.4 intensiti gempa bumi tidak melebihi 8 darjah;
1.5 Tidak ada kebakaran, bahaya letupan, pencemaran yang serius, kakisan kimia dan tempat getaran ganas.
2. Data teknikal utama transformer:
Untuk maklumat lanjut, sila rujuk kepada "Laporan Pemeriksaan Produk"
3. Pemeriksaan sebelum menggunakan pengubah
3.1 Selepas pengangkutan jarak jauh, transformer perlu diperiksa sama ada penebat antara skru, pengapit dan teras yang baik, sama ada teras adalah pelbagai titik tanah, sama ada pengikat longgar, sama ada jarak penebat antara setiap bahagian konduktor memenuhi keperluan, dan sama ada wayar plumbum rosak.
3.2 Pengubah mesti diperiksa sama ada semua data memenuhi keperluan sebelum ia dimasukkan ke dalam operasi.
4. Operasi transformer
4.1 Persediaan sebelum operasi transformer:
Sebelum pengubah dimasukkan ke dalam operasi, periksa data papan nama dan sama ada voltan papan nama dan voltan talian sepadan; Periksa sama ada peranti grounding pengubah baik; Sama ada penebat pengubah layak, dan lain-lain, Selepas memeriksa bahawa segala-galanya memenuhi keperluan, transformer boleh dimasukkan ke dalam operasi.
4.2 Standard Operasi:
(1)kenaikan suhu yang dibenarkan: Apabila pengubah berjalan, di bawah keadaan biasa, ia tidak boleh melebihi suhu yang dibenarkan oleh bahan penebat. (See"Laporan Pemeriksaan Produk" bagi gred penebat)
(2)Beban dibenarkan: Apabila transformer berada di bawah beban, ia memanaskan disebabkan oleh kehilangan tembaga dan kehilangan besi, semakin besar beban, semakin banyak haba, semakin tinggi kenaikan suhu, apabila beban transformer cukup besar, transformer boleh melebihi kenaikan suhu yang dibenarkan, jadi mudah untuk merosakkan penebat, atas sebab ini, operasi transformer, terdapat beban yang berterusan dan stabil yang dibenarkan, iaitu, Apabila pengubah berjalan, ia biasanya diperlukan untuk tidak melebihi nilai yang dinyatakan dalam papan nama.
(3)Perubahan voltan yang boleh diterima: Voltan yang digunakan untuk transformer semasa operasi boleh sama atau kurang daripada voltan yang dinilai transformer, disebabkan oleh tepu super-teras transformer selepas penggugaran, walaupun voltan yang kecil digunakan untuk transformer, ia akan menyebabkan peningkatan besar dalam induksi magnetik tidak rata. Semakin besar induksi magnetik dalam transformer, semakin tinggi harmonik voltan, semakin besar arus tanpa beban, semakin tinggi arus tanpa beban, semakin tajam penyelewengan bentuk gelombang voltan, yang sangat berbahaya untuk transformer voltan yang lebih tinggi. Mengikut di atas, ia ditetapkan bahawa voltan yang digunakan transformer biasanya tidak boleh melebihi 105% daripada nilai yang dinilai penyambung paip, dan arus di sebelah sekunder transformer tidak boleh lebih besar daripada nilai yang dinilai.
(4)Nilai yang dibenarkan rintangan penebat: Biasanya menggunakan meter megaohm 1000-2500 volt untuk mengukur nilai rintangan penebat. Kaedah asas untuk mengukur keadaan penebat pengubah adalah untuk membandingkan nilai rintangan penebat yang diukur semasa operasi dengan data asal yang ditentukan sebelum operasi. Apabila mengukur, di bawah keadaan kelembapan persekitaran yang sama, jika terlindung
Penurunan tajam dalam rintangan kepada 50% atau kurang daripada nilai awal dianggap tidak sesuai.
5. Penyelenggaraan, pemeriksaan dan analisis kesalahan transformer
5.1 Penyelenggaraan transformer
Beban transformer harus dipantau mengikut ammeter, voltmeter, dan lain-lain Transformer yang dipasang di garisan di mana terdapat kakitangan yang sering bertugas harus memantau operasi transformer mengikut instrumen pada panel kawalan dan membacanya setiap jam
Apabila meter tidak berada di dalam bilik kawalan, ia harus direkodkan sekurang-kurangnya dua kali setiap shift. Di samping itu, pelarasan beban mesti dijalankan. Untuk pengubah pengedaran, beban tiga fasa mereka harus diukur pada beban yang besar, dan jika ketidakseimbangan dijumpai, ia harus diagihkan semula.
Sebagai tambahan kepada pemantauan beban, kenaikan suhu juga perlu dipantau. Termometer yang dipasang di papan suis juga perlu direkodkan sekurang-kurangnya dua kali setiap shift.
5.2 Pemeriksaan transformer:
(1)Masa pemeriksaan: Stesen pencawang dengan kakitangan yang kerap bertugas harus memeriksa pengubah sekurang-kurangnya sekali sehari.
(2)Kandungan pemeriksaan:
Pemeriksaan luaran: sama ada sifat audio transformer "menggelegak" keras dan sama ada terdapat nada baru; sama ada terdapat fenomena yang tidak normal dalam kabel dan bar bas; kenaikan suhu transformer, dan lain-lain.
5.3 Analisis kesilapan transformer
(1)Pengurangan penebat: Semasa operasi transformer, sering terdapat fenomena pengurangan penebat. Ciri yang paling asas pengurangan penebat ialah rintangan penebat berkurangan, menyebabkan peningkatan arus kebocoran, penjanaan haba yang serius, dan peningkatan suhu semasa operasi, yang selanjutnya menggalakkan penuaan penebat. atau meneruskan, akibatnya sangat serius, dan salah satu sebab untuk penurunan penebat ialah kelembapan penebat; Sebab kedua ialah penuaan penebat.
(2)kenaikan suhu yang berlebihan: Simbol yang paling jelas kenaikan suhu yang berlebihan ialah penunjuk ammeter melebihi had yang telah ditetapkan, transformer memanaskan, dan dalam kes-kes yang teruk, peranti pelindung bertindak dan memotong litar. Sebab-sebab kenaikan suhu tinggi ialah::
arus yang berlebihan, beban yang berlebihan, melebihi had yang dibenarkan pengubah: Y / Y0-12 pengubah yang disambungkan, pemanasan berlebihan juga akan berlaku apabila beban tiga fasa tidak seimbang. Pengubah boleh diputuskan, seperti apabila pendawaian ke luar
Sekiranya fasa itu rosak, akan ada peredaran melalui penggulungan dalaman, dan beban berlebihan tempatan akan berlaku. Bolt pengapit pengubah longgar (masalah ini terdedah kepada apabila pengubah bergetar). Rintangan magnetik meningkat, beban reaktif meningkat, dan arus berlebihan berlaku apabila beban kuasa yang sama juga hadir. Sambungan terbalik penggulungan menyebabkan potensi yang tidak mencukupi semasa operasi, menyebabkan arus berlebihan, dan arus berlebihan juga akan berlaku apabila transformer dimuatkan.
b Pengudaraan yang lemah: habuk di permukaan pengubah, saluran udara yang disekat, suhu ambien yang meningkat, dan lain-lain.
c Kerosakan dalaman kepada transformer, seperti kerosakan gegelung, litar pintas, dan lain-lain.
(3)Bunyi yang tidak normal: Apabila transformer berjalan secara normal, ia memancarkan bunyi berdengung yang berterusan dan simetri, dan bunyi setiap jenis transformer adalah berbeza, dan transformer keras, dan bunyi akan keras. Sesetengah teras transformer tidak terhuyung-huyung, tetapi pertama ditumpuk ke dalam sekeping keseluruhan dan kemudian ditekan dengan bolt, jadi bunyi sangat keras semasa operasi, tetapi bunyi ini tidak berubah setiap kali, yang tidak memberi kesan kepada operasi biasa. Apabila bunyi meningkat semasa operasi, satu adalah untuk memeriksa sama ada voltan yang digunakan terlalu tinggi, dan yang lain adalah untuk memeriksa sama ada teras terlalu longgar, jika ia terlalu longgar, ia mesti diikat.
Apabila transformer membuat bunyi "squeak," ia bermakna bahawa terdapat kilat, dan bahagian tajam bahagian logam transformer mesti diperiksa untuk melihat sama ada ia membosankan.
Apabila transformer mempunyai bunyi "beep," ini bermakna terdapat fenomena kerosakan, yang mungkin berlaku antara gegelung atau teras dan pengapit.
(4)Peranti automatik transformer tersandung: Pada masa ini, periksa sama ada terdapat litar pintas, beban berlebihan dan kesalahan talian sekunder di luar, jika punca kesalahan bukan luaran, rintangan penebat perlu diperiksa.
(5)Gunakan kaedah ujian untuk memeriksa kerosakan: Banyak kerosakan tidak boleh dinilai dengan betul oleh pemeriksaan intuitif luaran, seperti litar pintas antara giliran, pelepasan atau kerosakan gegelung dalaman, gegelung dalaman dan kerosakan penebat gegelung luaran, dan lain-lain, yang mesti digabungkan dengan pemeriksaan visual untuk pengukuran ujian untuk menilai sifat dan lokasi kerosakan dengan cepat dan tepat (lihat Jadual 1 untuk butiran). Analisis kerosakan transformer ditunjukkan dalam Jadual 2.
Jadual 1: Item ujian dan kaedah untuk pemeriksaan kesalahan transformer
Projek perintis | Keputusan ujian | Punca-punca kegagalan | Kaedah pemeriksaan |
Pengukuran rintangan penebat (with 1000-2500 volt megaohm meter) gegelung - gegelung / gegelung - tanah | Rintangan penebat ialah sifar | Terdapat fenomena penembusan antara gegelung ke tanah atau gegelung | Membongkar untuk memeriksa gegelung dan penebat |
selang gegelung Dan setiap kali saya campur tangan penebat elektrik Halangan tidak sama | Ia boleh menjadi kerosakan busuk | Periksa rintangan penebat setiap fasa membawa kepada tanah | |
Ujian tanpa beban | Nilai dan kerugian yang tidak boleh diukur sangat besar | Skru teras atau skru kuk mempunyai litar pintas antara teras besi dan teras besi, dan plat tanah dipasang dengan tidak betul, membentuk litar pintas. Litar pendek antara giliran | Periksa keadaan asas dan litar pintas antara giliran, gunakan meter megaohm 1000 volt, ukur rintangan penebat skru besi, periksa keadaan penebat pengapit, apabila fasa pertama litar pintas, mengukur PAC / PAB = PAC4PBC ≤25%, Sekiranya tidak sesuai, ia menunjukkan litar pendek antara giliran |
Kerugian tanpa beban sangat besar | Penebat yang lemah antara cip besi | Voltan DC, kaedah semasa, dan rintangan penebat filem cat antara kepingan diukur | |
Beban arus tidak besar | jahitan teras besi adalah lembaran keluli silikon yang dipasang dengan buruk dan jumlahnya tidak mencukupi | Perhatikan jahitan teras dan ukur bahagian silang teras | |
Ujian litar pintas | Voltan impedan sangat besar | Bahagian-bahagian yang tidak dihubungkan | Pengukuran rintangan DC yang tersegmentasi |
Kerugian litar pendek terlalu besar | Terdapat pecah dalam dawai selari, dan transposisi tidak betul; Kurang dawai rentas | Litar pintas voltan rendah, apabila voltan tinggi Y berwayar, masing-masing dalam AB, BC, tekanan akhir dawai CA, tiga ujian litar pintas, setiap Keputusan pengukuran dianalisis dan dibandingkan, dan apabila voltan tinggi △ berwayar, ia harus dipendekkan kepada satu fasa | |
Pengukuran kumpulan sambungan gegelung | Keputusan Syarikat yang sama Perhubungan tidak konsisten | Salah satu gegelung dalam gegelung fasa adalah dalam arah yang bertentangan | Kaedah pengukuran kumpulan sambungan digunakan untuk mengetahui bahagian yang salah dari gegelung |
Jadual 2: Analisis kesilapan transformer
kesilapan | fenomena | Punca-punca kegagalan | Kaedah pemeriksaan |
1. Bahagian teras besi | |||
Kerosakan kerosakan antara bahan besi | Kerugian beban kosong meningkat | Penebat antara cip besi semakin tua dan terdapat kerosakan dalaman | Untuk pemeriksaan visual, rintangan penebat antara keping boleh diukur dengan voltan DC dan kaedah semasa |
Litar pintas tempatan teras besi dan lebur separa teras besi | Tindakan gelung isyarat | Kerosakan penebat skru kuk teras; Terdapat bahagian logam pada kesalahan yang memendekkan cip besi dan kerosakan antara kepingan Kesan yang teruk; kaedah grounding yang tidak betul merupakan litar pintas | Untuk pemeriksaan visual, rintangan penebat antara keping boleh diukur dengan voltan DC dan kaedah semasa |
Plat tanah pecah | Apabila voltan meningkat, bunyi pelepasan kecil boleh berlaku di dalam | Semak tab grounding | |
Bunyi keras yang tidak normal | 1. Hilang keping atau pelbagai keping dalam laminasi teras besi 2. Terdapat hujung bebas yang tidak diikat di saluran udara teras atau di bawah pengapit 3. Pengikat inti longgar | 1. Patch atau tarik keluar sekeping harus memastikan bahawa teras diikat 2. Palam dan tekan hujung percuma dengan ketat dengan penebat 3. Periksa pengikat dan kencang mereka | |
2. Gegelung | |||
Litar pendek antara giliran | 1. Peringkat utama kini sedikit lebih tinggi 2. Rintangan DC setiap fasa tidak seimbang 3. Apabila kesalahan itu serius, tindakan perlindungan pembezaan, seperti peranti perlindungan arus berlebihan yang dipasang dalam ujian bekalan kuasa, tidak berfungsi. | 1. Oleh kerana kerosakan semula jadi, pelepasan haba yang buruk, atau beban berlebihan jangka panjang, penebat antara giliran semakin tua. 2. Oleh kerana litar pintas atau kerosakan lain pengubah, gegelung getaran dan ubah bentuk, dan merosakkan penebat antara giliran 3. Kecacatan yang tidak dijumpai semasa gegelung | 1. Pemeriksaan visual 2. Mengukur rintangan DC |
Coil telah rosak | Arak berlaku pada wayar yang rosak | Pimpinan rosak disebabkan oleh sambungan yang lemah atau tekanan litar pintas; Kimpalan dalaman dawai adalah miskin, dan litar pintas antara giliran menyebabkan dawai bertukar membakar. | Sekiranya gegelung adalah sambungan segi tiga, anda boleh menggunakan ammeter untuk memeriksa arus fasa gegelung atau mengukur rintangan DC, dan jika gegelung adalah sambungan bintang, anda boleh menggunakan meter megaohm 1000 volt untuk menyemaknya |
Pecahan tanah | 1. Penebat utama retak, rosak atau rosak kerana penuaan. 2. Terdapat serpihan yang jatuh di dalam gegelung. 3. Tindakan voltan berlebihan. 4. Gegelung cacat dan rosak apabila litar pintas dijalankan. | 1. Gunakan meter megaohm untuk mengukur rintangan penebat gegelung ke tanah 2. Pemeriksaan visual | |
