YBBD-12 siri pencawang kotak separuh terkubur (dirujuk sebagai pencawang kotak separuh bawah tanah, juga dikenali sebagai pencawang kotak bawah tanah landskap) adalah generasi baru pengubah kotak yang baru dibangunkan berdasarkan penyelidikan dan perbincangan penuh pembinaan dan pengurusan bandar moden. Bahagian utamanya dikebumikan di bawah tanah, menduduki sedikit atau tiada tanah, kesan visual sangat baik, berkesan menyelesaikan pertentangan antara kekurangan tanah bandar dan psoriasis bandar, harmoni dan menyatukan dengan persekitaran sekitarnya, dan sangat dihormati oleh majoriti pakar dan pengguna. Pencawang kotak separa terkubur merujuk kepada set lengkap pencawang kotak yang semuanya dipasang dalam kotak yang dimeteraikan sepenuhnya dan keseluruhannya ditetapkan di bawah paras tanah, ia sama dengan pencawang jenis kotak tanah, peralatan dalaman adalah sama, voltan input 10KV yang sama dikurangkan kepada voltan pengedaran 400/220V oleh transformer dan kemudian dihantar ke titik beban, yang boleh digunakan untuk sistem pengedaran rangkaian cincin, dan juga boleh digunakan sebagai pencawang kuasa terminal grid kuasa radial. Kotak separa terkubur mempunyai rintangan anti kakisan dan tekanan yang sangat baik, dan mempunyai kedap mutlak.
Mengejar "kebaharuan" dan "keindahan" dan perlindungan alam sekitar kemudahan kuasa bandar moden adalah trend pembinaan dan pembangunan kuasa hari ini, dan ia juga merupakan simbol penting bagi tahap pemodenan dan tamadun bandar. Dengan tujuan mewujudkan peralatan kuasa kelas pertama, mempercantik persekitaran bandar dan berkhidmat kepada masyarakat, syarikat kami secara aktif berusaha untuk menyelesaikan pemasangan dan penyelenggaraan peralatan kuasa semasa, seperti kejuruteraan bawah tanah talian overhead, hakisan semburan garam taufan pantai, penglihatan alam sekitar dan banyak kesukaran lain, dan memperkenalkan dan menyerap teknologi maju asing untuk membangunkan pencawang kotak separa terkubur bukan logam yang mesra alam.
2. Gambaran keseluruhan
2.1. Model dan makna:
BD Y B □ / 0.4 □
Kapasiti pengubah KVA: A yang diberi
Voltan KV di sebelah voltan rendah
Voltan yang dinilai di sisi voltan tinggi KV, 12, 40.5
Kaedah pemasangan, pemasangan separa dikebumikan BD
Stesen pencawang ☑ ☑ Box
☑ - pra-pasangan
2.2. Syarat-syarat penggunaan:
Syarat penggunaan biasa
a) Ketinggian
Ketinggian tidak melebihi 1000m
b) Suhu ambien
Suhu maksimum 40 °C
Suhu minimum -30 °C
c) Kelembapan relatif
Pada suhu 25 ° C, kelembapan relatif udara tidak melebihi 95%, dan purata bulanan tidak melebihi 90%.
d) Persekitaran pemasangan
Persekitaran pemasangan hendaklah bebas daripada pergerakan kotoran yang jelas, letupan, gas menghakis dan habuk. Tapak pemasangan hendaklah bebas daripada getaran dan kejutan yang ganas dan tidak boleh diletakkan di tempat yang rendah.
Syarat Penggunaan Khas
Sebagai tambahan kepada syarat-syarat penggunaan biasa di atas, syarat-syarat penggunaan yang lain adalah mengikut peruntukan GB1094.1, GB / T11022, GB / T14048.1 dan GB7251.1.
2.3. Parameter utama:
nombor siri | Item-item | Unit | Unit voltan tinggi | transformer | Ruang tekanan rendah | |
Suis beban | Fius | |||||
1 | Voltan yang dinilai | kV | 12 | 10/0.4 | 0.4 | |
2 | Nilai semasa | A: A | 630 | 12-125 | 300-2500 | |
3 | Kekerapan kuasa yang dinilai menahan voltan | kV | 42/48 | 35 | 2.5 | |
4 | Rintangan kesan kilat dinilai | kV | 75/85 | 75 | 8 | |
5 | Rated breaking arus | kA: A | 20 | 31.5 | ||
6 | Penutupan arus litar pintas | kA: A | 50 | |||
7 | Puncak yang dinilai menahan semasa | kA: A | 50 | |||
8 | Rated untuk jangka pendek tahan semasa | kA: A | 20 | |||
9 | Kapasiti yang diberi nilai | kVA: A | ≤1600 | |||
10 | Tahap bunyi | dB | <55 | |||
11 | Tahap perlindungan | Dewan Voltan Tinggi IP33, Bilik Transformer IP23, Dewan Voltan Rendah IP33 | ||||
Ciri-ciri struktur:
|

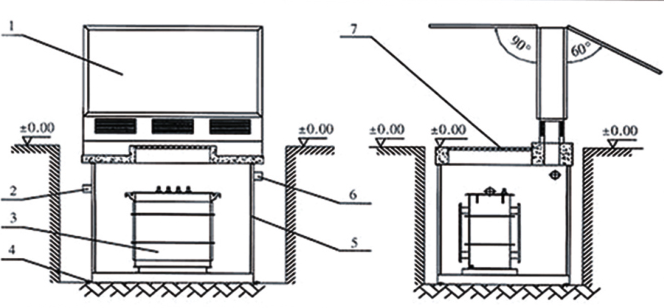

| Fig. 1 Rajah skematik struktur pengubah kotak separa terkubur 1-Peralatan pengedaran kuasa jenis kotak cahaya: lubang inlet kabel voltan tinggi 2-; pengubah gabungan 3 - Bawah Tanah: lubang pemasangan asas 4 - Pitpit 5-A: Asas permainan tanah prafabrikasi; Lubang saluran kabel voltan rendah 6-Low; Perlindungan pelabuhan operasi 7-Pit |
3.1 Struktur
Struktur pengubah kotak separuh terkubur ditunjukkan dalam Rajah 1.
Transformer kotak separa terkubur terutamanya terdiri daripada transformer bawah tanah dan kotak lampu pengiklanan switchgear luaran. Transformer bawah tanah adalah jenis baru peralatan pencawang padat yang menggabungkan transformer, suis beban voltan tinggi, fius, dan lain-lain, yang dipasang di dalam lubang, tidak menduduki ruang permukaan, dan boleh tenggelam dalam air untuk tempoh masa. Kotak lampu pengiklanan jenis switchgear luaran adalah struktur bercampur yang mengintegrasikan papan iklan dan switchgear luaran, yang dipasang di tanah. Bahagian dalam kotak adalah kabinet pengedaran voltan tinggi dan rendah luaran, dan kedua-dua belah pihak adalah kotak cahaya pengiklanan, yang mempunyai kesan visual yang sangat baik.
3.2 Ciri-ciri struktur
3.2.1 Transformer gabungan bawah tanah
Pengubah gabungan bawah tanah yang digunakan dalam pengubah bawah tanah mempunyai ciri-ciri berikut::
(1)Kotak ini diperbuat daripada keluli tahan karat, dimeteraikan sepenuhnya, dengan tahap perlindungan IP68, dan boleh tenggelam dalam air untuk operasi.
(2)Talian inlet dan outlet voltan tinggi dan rendah mengamalkan kaedah pendawaian kalis air dan dimeteraikan sepenuhnya, terlindung sepenuhnya, dan terlindung sepenuhnya, yang lebih selamat untuk beroperasi.
(3)Minyak transformer alkil naphthenic digunakan untuk memastikan kapasiti pelesapan haba yang baik,
(4)Inti besi aloi amorf boleh digunakan, yang mempunyai kesan penjimatan tenaga yang ketara.
(5)Tahap rintangan haba penebat yang tinggi dan perlindungan alam sekitar.
(6)Fius sandaran dan plug-in memberi perlindungan yang lebih selamat kepada pengubah.
(7)Tukar beban mempunyai dua, tiga dan empat kedudukan, yang sesuai untuk pelbagai sistem bekalan kuasa.
3.2.2 A: Asas lubang prafabrikasi
A: Asas lubang transformasi terkubur adalah prafabrikasi di kilang, dan asas lubang prafabrikasi mempunyai ciri-ciri berikut::
(1)A: Asas lubang boleh didahului dengan plat keluli di atas 6mm, dan strukturnya dimeteraikan sepenuhnya untuk memastikan bahawa air permukaan dan serpihan lain tidak boleh memasuki lubang: struktur konkrit bertetulang prafabrikasi juga boleh digunakan, dan teknologi kalis air canggih digunakan untuk memastikan bahawa asas tidak bocor.
(2)Tangki pengumpulan air disediakan di bahagian bawah lubang, dan pam tenggelam yang dikawal oleh sistem saliran automatik dipasang.
(3)Kurungan pemasangan kabel voltan tinggi dan rendah dipasang di lubang untuk memudahkan pemasangan kabel dan fiksasi.
(4)Pencahayaan kalis air dipasang di dalam lubang untuk penyelenggaraan yang mudah.
(5)Penutup atas asas dilengkapi dengan manhole terbuka.
3.2.3 Switchgear luaran kotak lampu pengiklanan
(1)Shell pelindung switchgear mengamalkan struktur kotak cahaya pengiklanan, dan dua pintu shell kotak cahaya boleh dibuka di semua sudut, dan terdapat kedudukan sokongan spring pneumatik, yang mudah untuk operasi dan penyelenggaraan switchgear.
(2)Kotak cahaya dilengkapi dengan lapisan penebat haba, yang mempunyai kesan penebat haba yang baik.
(3)Kedua-dua sisi shell kotak cahaya adalah papan pengiklanan, dan elemen pemancar cahaya LED dengan saiz kecil dan sumber cahaya seragam diterima pakai.
(4)Kunci pintu kotak lampu pengiklanan dan switchgear ditetapkan secara bebas, dan penyelenggaraan kotak cahaya tidak menjejaskan operasi switchgear.
(5)Shell kotak cahaya dilengkapi dengan peranti penggera audio dan cahaya, yang boleh menghantar isyarat penggera jika ia rosak oleh dunia luar.
(6)Switchgear mengamalkan struktur pintu dua lapisan, tahap perlindungan mencapai IP34, dan lapisan kedua adalah pintu instrumen untuk memastikan bahawa selepas cangkang kotak cahaya dimusnahkan, kabinet voltan rendah masih mencapai tahap perlindungan produk voltan rendah luaran yang lengkap dan bebas.
(7)Kipas yang tersembunyi dalam shell kotak cahaya boleh secara automatik mengeluarkan dan membekalkan udara ke asas lubang untuk mengurangkan suhu dan dehumidify.
3.3
Pelepasan kalis air dan haba
3.3.1 Rawatan kalis air transformasi bawah tanah
Walaupun pengubah gabungan bawah tanah pengubah kotak bawah tanah dibenarkan beroperasi di bawah air, kalis air dan saliran di asas lubang direka dengan teliti untuk operasi yang selamat dan boleh dipercayai jangka panjang pengubah bawah tanah.
Untuk kawasan dengan paras air bawah tanah yang rendah (lebih rendah daripada bahagian bawah asas lubang), struktur lubang prafabrikasi digunakan, lubang pengudaraan di bahagian atas lubang mempunyai pengudaraan yang berkesan dan keupayaan kalis hujan, dan bahagian bawah asas lubang diletakkan dengan kerikil pasir yang mengalirkan air, dan air boleh langsung merembes ke dalam tanah.
3.3.2
Penyebaran haba daripada perubahan terkubur
Transformer kotak bawah tanah terutamanya memastikan kenaikan suhu dan pelepasan haba transformer bawah tanah dari aspek berikut::
(1)Transformer bawah tanah menggunakan 11 siri produk kerugian rendah atau produk teras aloi amorf, yang sangat mengurangkan kehilangan beban dan kehilangan beban, jadi penjanaan haba rendah.
(2)Tahap rintangan haba transformer tinggi, dengan margin kenaikan suhu yang besar, yang juga meningkatkan kapasiti beban berlebihan transformer.
(3)Transformer bawah tanah menggunakan minyak transformer naphthenic (atau minyak titik pencucian yang tinggi), yang boleh mengalir secara berterusan pada suhu yang sangat rendah tanpa menambah bahan tambahan, dan ciri-ciri kelikatan masa yang baik menjadikan kelajuan aliran kelajuan minyak lebih cepat apabila suhu meningkat, memastikan bahawa produk mempunyai keupayaan pelepasan haba yang baik.
(4)A: Antara kotak pengedaran dan lubang asas, kipas masuk dan keluar ditubuhkan, dan penyejukan udara penghantaran / ekzos paksa dijalankan apabila kenaikan suhu pengubah gabungan bawah tanah mencapai nilai yang ditetapkan untuk memastikan kemajuan normal pengubah bawah tanah.
