BKXGN-12-SIS3 suis voltan sederhana

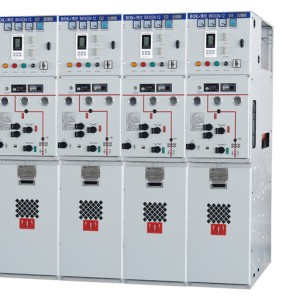

BKXGN-12-SIS3 pepejal terlindung sepenuhnya suis voltan sederhana tertutup; Pelbagai penyelesaian termasuk perlindungan talian pemutus litar, perlindungan transformer, kawalan beban, gabungan fius perkakas elektrik, bekalan kuasa PT, pengangkatan sambungan bas, pengubah yang digunakan, dan lain-lain, menyediakan satu siri penyelesaian untuk peningkatan grid kuasa dan pengguna pengedaran, dan mengkonfigurasi kombinasi stesen pangkalan terMinal pintar untuk memenuhi keperluan grid pintar. Produk ini boleh digunakan sebagai peralatan pengedaran kuasa untuk rangkaian cincin sistem kuasa, dan juga boleh digunakan sebagai peralatan pengedaran kuasa untuk pembinaan bandar perusahaan perindustrian dan perlombongan, dan mempunyai ciri-ciri fleksibiliti pelbagai fungsi.

switchgear terlindung sepenuhnya yang terlindung; Ia adalah penggunaan bahan penebat pepejal sebagai medium hijau utama, pemutus vakum dan sambungan konduktif, suis pengasingan, suis tanah, bas utama, bas cawangan dan litar elektrik utama lain adalah tunggal atau digabungkan, dan kemudian dibungkus dengan medium penebat pepejal ke dalam satu atau beberapa modul dengan penebat penuh dan prestasi pengedap penuh dengan fungsi tertentu, yang boleh digabungkan atau diperluaskan semula. Permukaan modul yang boleh disentuh oleh seseorang disalut dengan perisai konduktif atau separa konduktif dan secara langsung dan boleh dipercayai dibumi, dan kabinet rangkaian cincin boleh disentuh, dan modul gelung utama yang boleh disentuh oleh satu orang dilengkapi dengan jaring grounding dan disalut dengan perisai konduktif dan secara langsung dan boleh dipercayai dibumi, yang tidak menyebabkan risiko apabila melakukan penyelenggaraan yang tidak berkesan, supaya pengguna boleh selamat semasa operasi dan penyelenggaraan.

Suis pemutus tiga stesen - tidak ada rehat palsu, reka bentuk suis pemutus selaras dengan piawaian GB1985-2004, dan mengamalkan struktur proses khas.

Reka bentuk tiang pemutus litar - satu mengamalkan teknologi perisai dua lapisan.

Docking pemutus litar, suis terputus, dan bar bas semua mengamalkan teknologi pemantauan dalam talian, dan bahan pengedap penebat baru - proses aloi bahan penebat baru resin epoksi Zarah getah zarah sfera silica zarah jalur silikon Mikro serbuk silikon ditambah ke dalam jaring perisai.

Kotak terlindung yang dimeteraikan suis pemutus tiga stesen boleh diisi dengan udara kering dan ditekan oleh 0.04MPa untuk mengelakkan pencerobohan dalaman kelembapan daripada pembekuan, dan dilengkapi dengan tolok tekanan untuk memantau tekanan dalaman dalam talian untuk mengelakkan kebocoran dan menyebabkan pembekuan dalaman yang disebabkan oleh gas kelembapan yang menyusup.

Sistem tekanan sederhana dilindungi daripada persekitaran yang keras (pencemaran, gas menghakis, pemeluasan, kelembapan, habuk, dan lain-lain). Dengan ketara mengurangkan potensi untuk arcing, jangka hayat perkhidmatan yang lebih lama, dan teknologi penebat pepejal yang boleh dipercayai dalam pelbagai keadaan - tiada penebat gas SF6, tiada gas rumah hijau, dan perlindungan alam sekitar.

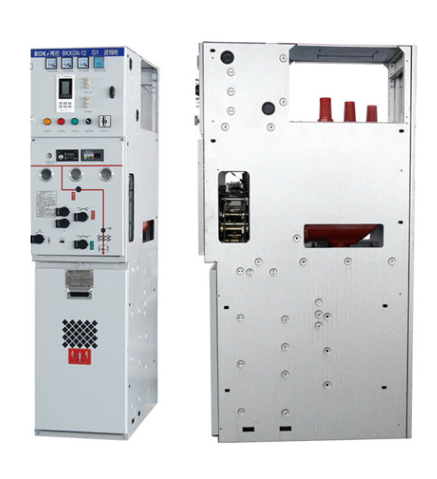

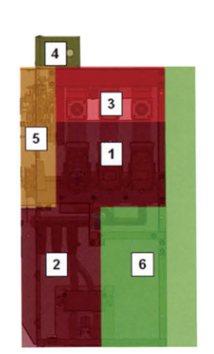

Reka bentuk modular - pemutus litar, suis pemutus tiga stesen dengan peranti grounding, saiz kecil, struktur padat, operasi dan penyelenggaraan yang mudah.

Satu siri penyelesaian yang komprehensif Gabungan skim boleh berubah, dengan dua struktur pengasingan atas dan bawah untuk menyelesaikan pelbagai penyelesaian pengguna.

Pengembangan dan transformasi - boleh dilaksanakan dalam pelbagai perubahan dalam bidang untuk menggabungkan pengembangan, dan reka bentuk lebar 375 adalah penggantian langsung untuk beberapa produk SF6.

BK X G N □ - 12 / □  - □

- - Rated Breaking Short Circuit Current (KA: A) - Rated Breaking Short Circuit Current (KA: A)

└ Current undian semasa (A: A)

-Voltan (KV)

- - - - - Nombor siri reka bentuk

-Pemasangan dalaman

└ Insulation insulation insulation penebat pepejal

└ A: Armor perisai logam

Kod enterprise

Syarat-syarat penggunaan

Suhu ambien: -45 ° c ~ 45 ° c

Kelembapan: Kelembapan relatif purata yang besar, purata harian s95%, purata bulanan ≤90%

Ketinggian: 4000 m

Rintangan seismik: 8 darjah

Tahap perlindungan: meterai badan hidup IP67, IP67 laras fius, perumahan switchgear IP3X

◆ Suhu ambien yang tinggi: 40 ° c;

◆ Suhu ambien yang rendah: -45 ° c;

◆ Ketinggian: 4000 m;

◆ Purata suhu harian: 35 ° c;

◆ Kelembapan harian purata: 95%;

◆ Kelembapan purata di bulan besar: 90%:

◆ Keamatan gempa bumi utama: magnitud 8;

◆ Switchgear harus dipasang di tempat di mana tidak ada kebakaran, tiada bahaya letupan, dan tiada getaran ganas.

Piawaian penggunaan:

◆ Piawaian antarabangsa

IEC62271-1-2007 Switchgear Voltan Tinggi dan Peralatan Kawalan, Bahagian I: Spesifikasi A: Am

IEC62271-200-2003 "1 ~ 52kV A: AC Metal disertakan Switchgear dan peralatan kawalan"

◆ Piawaian kebangsaan:

GB3906-2006 "3.6 ~ 40.5kV A: AC Metal lampiran Switchgear dan peralatan kawalan"

GB / T11022-1999 "Syarat Teknikal Umum untuk Switchgear Voltan Tinggi dan Standard Peralatan Kawalan"

GB1984-2003 "pemutus litar A: AC voltan tinggi"

GB1985-2004 "voltan tinggi A: AC putuskan suis dan suis asas"

GB3804-2004 "3.6Kv ~ 40.5kV voltan tinggi suis beban A: AC"

DL/T404-2007 "3.6 ~ 40.5kV A: AC Metal lampiran Switchgear dan peralatan kawalan"

DL / T5932006 "Syarat Teknikal Biasa untuk Switchgear Voltan Tinggi dan Standard Peralatan Kawalan"

◆ Perbadanan Grid negeri piawaian China:

QVGDW730-2012 "syarat-syarat teknikal untuk kabinet Mesh cincin bertebat pepejal 12kV"

※ Jenis pengasingan yang lebih rendah

※ Jenis pengasingan atas

■Parameter teknikal switchgear

■Parameter teknikal suis asas pengasingan

■ Parameter teknikal pemutus litar (Unit V)

■ Parameter teknikal penukaran beban (Unit C)

■ Parameter teknikal suis beban dengan fusing (Unit C)
