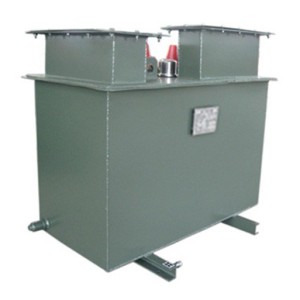

pengubah: siri S11-DM bawah tanah Transformers Cecair Diisi

Pengenalan Produk

Transformer Bawah Tanah: Transformer pengedaran atau pengubah gabungan yang boleh dipasang di dalam lubang. Secara amnya dipasang di dalam lubang, ia tidak menduduki ruang yang berkesan di permukaan, tidak menjejaskan kesan visual, menjadikan peralatan bekalan kuasa dan persekitaran sekitarnya harmoni, dan boleh mengelakkan kerosakan yang tidak disengaja atau disengaja dari dunia luar, dan kesan ke atas persekitaran sekitar dan kakitangan peralatan juga boleh dikurangkan kepada minimum.

Dengan pendalaman pembangunan bandar dan transformasi grid kuasa bandar, pengubah yang selamat, boleh dipercayai dan bawah tanah yang tidak menduduki ruang permukaan secara beransur-ansur digunakan dalam lampu jalan, elektrik kediaman, lapangan terbang, dataran bandar, lebuh raya, jambatan, terowong, dan lain-lain di kawasan bandar tengah.

Ciri-ciri produk:

1. Sesuai untuk persekitaran bandar (dipasangkan di ruang bawah tanah atau ruang bawah tanah), terutamanya sesuai untuk bandar-bandar tengah yang padat penduduk; 2. Pencahayaan dan sistem kuasa sesuai untuk jalan, lebuh raya, jambatan, terowong, tempat letak kereta, lapangan terbang, pelabuhan, tarikan pelancongan, dan lain-lain: 3. Talian inlet dan outlet voltan tinggi dan rendah mengamalkan kaedah pendawaian kalis air dan dimeteraikan sepenuhnya, terlindung sepenuhnya dan terlindung sepenuhnya;

4. Shell kotak diperbuat daripada plat keluli anti-karat atau keluli tahan karat, dimeteraikan sepenuhnya, dan boleh tenggelam dalam air untuk jangka masa; 5. Sistem perlindungan sepenuhnya mempertimbangkan keselesaan dan keselamatan operasi, dan aksesori diperbuat daripada syarikat COOPER Amerika atau produk berkualiti tinggi domestik dengan prestasi yang sama; Rod operasi digunakan untuk mengendalikan transformer bawah tanah, yang mempunyai mod operasi yang sama dengan transformer gabungan;

7. Sepenuhnya mempertimbangkan kekhususan keadaan pelepasan haba, transformer mengamalkan reka bentuk kerugian yang rendah dan suhu rendah; 8. Perlindungan kemasukan kalis air dan langkah-langkah saliran automatik dipasang di ruang bawah tanah transformer.

Struktur produk

Transformer bawah tanah biasanya dipasang di dalam lubang yang dibina dengan konkrit, yang tidak menduduki ruang permukaan, dan telaga sarung voltan tinggi dan hujung voltan rendah dipasang pada transformer bawah tanah dan penutup kotak

fius, plug-in arresters, injap pelepasan tekanan, aksesori ini boleh diperhatikan dan dikendalikan di atas tanah.

Tangki diperbuat daripada keluli tahan karat (atau menggunakan plat keluli berkualiti tinggi pelbagai lapisan langkah-langkah teknikal anti kakisan), struktur dimeteraikan sepenuhnya dan kotak di sepanjang struktur dikimpal tertutup untuk meminimumkan kawasan pengedap, yang boleh digunakan dalam

Operasi selamat jangka panjang di persekitaran khas tanah.

Peranti kawalan bersepadu pengubah kombi bawah tanah boleh menghantar isyarat komunikasi ke dunia luar melalui RS485, Mloden berwayar, GSM tanpa wayar, atau GPRS tanpa wayar. Jika anda tidak menggunakan

Apabila garis GPRS menghantar isyarat komunikasi ke dunia luar, pengguna hanya perlu log masuk ke laman web yang ditetapkan untuk memantau parameter operasi transformer dalam masa nyata.

Langkah kalis air untuk pengubah bawah tanah

1. Pertimbangan kalis air semasa reka bentuk dan pengeluaran asas

Atas: Lubang pengudaraan mempunyai keupayaan kalis hujan dan kalis air yang berkesan;

Sisi: Rawatan permukaan di sisi bertentangan permukaan diperbuat daripada bahan konkrit kalis air, supaya rembesan air tidak boleh masuk dari sisi lubang

Bawah: Pangkalan beban konkrit kalis air untuk memasang pengubah bawah tanah adalah 300mm lebih tinggi daripada bahagian bawah lubang, dan air yang biasanya mengalir dari tanah ke lubang mengalir ke dalam cincin di bawah pangkalan.

Di jalan raya, ia tidak akan direndam ke dalam pengubah bawah tanah.

2. Bahagian bawah asas diletakkan dengan kerikil pasir bebas air, dan air boleh menembusi tanah dengan agak cepat.

3. Transformer bawah tanah dibenarkan beroperasi di bawah 0.5m di dalam air untuk tempoh masa tertentu, yang boleh menahan bencana banjir dan berkesan meningkatkan kebolehpercayaan sistem bekalan kuasa. Tetapi untuk pengubah bawah tanah,

Adalah disyorkan untuk memeriksa pengumpulan air di dalam lubang selepas banjir, tempoh hujan lebat yang panjang dan musim hujan.

Langkah-langkah untuk kawalan kenaikan suhu transformer bawah tanah

Untuk kawalan kenaikan suhu pengubah bawah tanah, ia boleh dijamin oleh empat aspek berikut::

1. Reka bentuk kenaikan suhu rendah pengubah, suhu minyak teratas dikawal pada kira-kira 45K, yang jauh lebih rendah daripada 60K yang ditetapkan oleh piawaian kebangsaan, dan idea reka bentuk adalah:

1. Beban haba secara langsung berkadar dengan kerugian, dan bahan mentah yang digunakan dalam pengubah bawah tanah yang direka dan dihasilkan oleh syarikat kami adalah produk kerugian rendah, berbanding dengan GB6451-1999.

30% kerugian tanpa beban yang lebih rendah dan 15% kerugian beban yang lebih rendah; Berbanding dengan siri 9, penggunaan gantungan tanpa beban adalah 20% lebih rendah, jadi beban haba adalah rendah.

2. Minyak transformer alkil naphthenic digunakan, yang boleh membuat aliran minyak secara bebas pada suhu yang sangat rendah tanpa menambah bahan tambahan, dan ciri-ciri kelikatan masa yang baik menjadikannya meningkat pada suhu

Pada kelajuan yang tinggi, aliran minyak dipercepat, memastikan bahawa produk mempunyai kapasiti pelepasan haba yang baik.

2. Struktur Kotak

Pelepasan haba dinding tangki pengubah bawah tanah terutamanya bergantung kepada sinaran. Haba sentiasa dipancarkan dalam bentuk gelombang dari elemen pemanasan ke medium sekitarnya dengan suhu yang lebih rendah. Tenaga radiasi bergantung kepada suhu

tahap, bentuk elemen pemanasan dan warna permukaannya. Oleh itu, transformer bawah tanah menggunakan tangki bahan api rata dan sink haba rata untuk meningkatkan sinaran.

3. Rawatan permukaan;

Kerana badan pengubah bawah tanah dipasang di bawah permukaan sejuk, proses rawatan permukaan permukaan khas digunakan untuk memastikan bahawa ia mempunyai keupayaan sinaran haba yang baik dan rintangan kakisan yang kuat.

Keupayaan.

4. Pengeluaran Asas

Penyebaran haba antara asas dan dunia luar bergantung kepada pengendalian haba dan konveksi udara, dan bukaan pengudaraan dan deflector udara boleh ditubuhkan di bahagian atas asas untuk meningkatkan peredaran udara.

Parameter prestasi
