GGD Switchgear voltan rendah

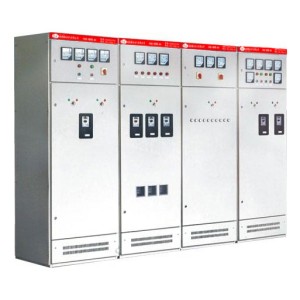

Kabinet pengedaran voltan rendah GGD A: AC adalah jenis baru kabinet pengedaran voltan rendah yang direka mengikut keperluan atasan Kementerian Tenaga, majoriti pengguna kuasa dan jabatan reka bentuk, selaras dengan prinsip-prinsip keselamatan, ekonomi, rasional dan kebolehpercayaan. Kaedah inlet termasuk bahagian atas dan bawah, kiri, tengah, kanan dan belakang kabinet untuk memenuhi keperluan sebenar pelbagai projek untuk baris masuk yang berbeza. Pada masa yang sama, kedudukan tetap dibiarkan di dalam kabinet untuk memasang kotak perlindungan elektromekanikal automatik untuk loji kuasa dan pengguna khas. Produk ini mempunyai ciri-ciri keupayaan pembahagian yang tinggi, kestabilan dinamik dan terma yang baik, skim elektrik fleksibel, kombinasi yang mudah, siri dan praktikal yang kuat, struktur novel dan tahap perlindungan yang tinggi, dan boleh digunakan sebagai produk peningkatan untuk set lengkap suis voltan rendah.

Kabinet pengedaran voltan rendah GGD A: AC mematuhi IEC439 "switchgear dan peralatan kawalan voltan rendah", GB. B.7251 "switchgear voltan rendah" dan piawaian lain.

Model Produk dan Makna

GGD□-□□

G: Kabinet pengedaran voltan rendah A: AC

G: Pemasangan tetap dan pendawaian tetap komponen elektrik

D: Kabinet kuasa

□ (bit nombor siri reka bentuk): kapasiti 1 - memecahkan ialah 15kA: A; kapasiti 2 - memecahkan 30kA: A; kapasiti 3 - memecahkan 50kA: A (nombor sebenar sepadan dengan angka tertentu)

□ (kod skim litar utama): Kod skim litar utama (mesti digabungkan dengan nombor / huruf sebenar)

□ (Kod Skim Litar Pembantu): Kod Skim Litar Pembantu (Nombor/Surat sebenar Diperlukan)

Ciri-ciri struktur:

● Kabinet kabinet GGD mengamalkan bentuk kabinet umum, bingkai sebahagiannya dikimpal dan dipasang dengan keluli yang dibentuk sejuk 8MF, dan bahagian-bahagian bingkai dan bahagian sokongan khas dibekalkan oleh kilang pengeluaran yang ditetapkan oleh bahagian keluli untuk memastikan ketepatan dan kualiti kabinet.● Reka bentuk kabinet GGD mengambil kira sepenuhnya masalah pelepasan haba semasa operasi kabinet. A: Apabila komponen elektrik di dalam kabinet panas, haba meningkat dan dilepaskan melalui lubang alur atas, dan udara sejuk terus mengisi semula kabinet dari lubang alur bawah ke dalam kabinet, supaya kabinet dimeteraikan membentuk saluran pengudaraan semula jadi dari bawah ke atas untuk mencapai tujuan pelepasan haba.

● Kabinet GGD mengikut keperluan reka bentuk pemodelan produk industri moden, menggunakan kaedah nisbah emas untuk merekabentuk bentuk kabinet dan saiz bahagian setiap bahagian, supaya keseluruhan kabinet cantik dan murah hati, dan mempunyai rupa baru

● Engsel boleh bergerak aci pintu kabinet disambungkan ke bingkai, yang mudah dipasang dan dibongkar. Tepi lipatan pintu tertanam dengan getah dan jalur plastik berbentuk gunung, dan sisipan antara pintu dan bingkai mempunyai strok mampatan tertentu apabila ditutup, yang boleh menghalang pintu daripada bertabrakan secara langsung dengan kabinet dan meningkatkan tahap perlindungan pintu

● Pintu instrumen yang dilengkapi dengan komponen elektrik disambungkan kepada bingkai dengan pelbagai helai dawai tembaga lembut. B. B.ahagian pemasangan di dalam kabinet disambungkan dengan skru knurled di antara bingkai, dan keseluruhan kabinet membentuk litar perlindungan tanah yang lengkap

● Kot atas kabinet boleh diperbuat daripada cat penaik poliester berbentuk oren, yang mempunyai pelekat yang kuat dan tekstur yang baik. Seluruh kabinet dalam nada matte, yang mengelakkan kesan silau dan mewujudkan persekitaran visual yang lebih selesa untuk kakitangan yang bertugas

● Penutup atas kabinet boleh dikeluarkan apabila diperlukan, yang mudah untuk pemasangan dan pelarasan bar bus utama di lokasi, dan empat sudut bumbung kabinet dilengkapi dengan cincin angkat untuk mengangkat dan penghantaran

● Tahap perlindungan kabinet adalah IP30, yang boleh dipilih antara IP20 ~ IP40 mengikut keperluan tapak pemasangan pengguna

Prestasi elektrik

1. Parameter elektrik asas

2. Skim litar utama

Litar utama kabinet GGD direka dengan 129 skim dan sejumlah 298 spesifikasi (tidak termasuk skim dan spesifikasi yang diperolehi daripada perubahan fungsi litar tambahan dan perubahan voltan kawalan).

A: Antara mereka: jenis GGD1, 49 skema, 123 spesifikasi

Jenis GGD2, 53 skim, 107 spesifikasi, jenis GGD3, 27 skim, 68 spesifikasi

Skim litar utama dipilih dengan meminta pendapat majoriti jabatan reka bentuk dan penggunaan, meningkatkan keperluan loji kuasa, dan meningkatkan arus yang dinilai kepada 3150A: A, yang sesuai untuk pengedar pengubah 2000KVA: A dan di bawah.

Di samping itu, kabinet pampasan kapasitor GGJ1 dan GGJ2 direka untuk memenuhi keperluan pampasan kuasa reaktif, dengan 4 skim litar utama dan sejumlah 12 spesifikasi.

3. Skim litar tambahan

Reka bentuk litar bantuan dibahagikan kepada dua bahagian: skim bekalan kuasa dan skim loji kuasa. Terdapat ruang yang cukup di dalam kabinet GGD untuk memasang komponen sekunder, dan NLS juga telah membangunkan pengubah arus LMZ3D khusus untuk memenuhi keperluan loji kuasa dan pengguna khas apabila memasang perlindungan relay.

4. B. B.usbar utama

A: Apabila arus yang dinilai 1500A: A dan di bawah, bas bar tembaga tunggal digunakan. A: Apabila arus yang dinilai lebih besar daripada 1500A: A, bar tembaga double digunakan. Permukaan pangkuan busbar dirawat dengan proses enamel timah.

5. Pemilihan komponen elektrik

a. Kabinet GGD terutamanya menggunakan komponen elektrik yang lebih maju yang boleh dihasilkan secara besar-besaran di China. Seperti ME, DZ20, DW15, CW1, CM1, dll.

b. Perkhidmatan Suis pisau berputar HD13B. B.X dan HS13B. B.X adalah komponen khas yang direka oleh NLS untuk memenuhi keperluan struktur unik kabinet GGD, yang mengubah mod operasi mekanisme, mengekalkan kelebihan produk lama, dan merupakan komponen elektrik model praktikal.

c. Menggunakan kaedah Jika jabatan reka bentuk memilih komponen elektrik baru dengan prestasi yang lebih baik dan teknologi yang lebih maju mengikut keperluan pengguna, kerana kabinet GGD mempunyai fleksibiliti pemasangan yang baik, ia secara amnya tidak akan menyebabkan kesukaran pembuatan dan pemasangan kerana mengemas kini komponen elektrik.

d. Perkhidmatan Untuk meningkatkan kestabilan dinamik litar utama, sokongan bas kabinet GGD mengamalkan pengapit bas gabungan dan sokongan penebat jenis ZMJ khas. Pengapit busbar termoplastik dibentuk daripada bahan sintetik PPO tahan api yang tinggi, dengan kekuatan penebat yang tinggi, prestasi memadam diri yang baik, dan struktur yang unik, yang boleh digabungkan dengan mudah ke dalam pengapit busbar tunggal atau pengapit busbar berganda dengan hanya melaraskan blok jenis blok. Sokongan penebat adalah struktur yang dibentuk lengan, yang mempunyai kos rendah dan kekuatan tinggi, meningkatkan jarak creepage, dan mempunyai keselamatan yang lebih baik.

Syarat-syarat penggunaan

1. Suhu ambien -5 ~ 40 °C. Suhu purata dalam 24 jam tidak lebih tinggi daripada 35 °C.

2. Pemasangan dalaman dan penggunaan, ketinggian tapak penggunaan tidak boleh melebihi 2000m.

3. Kelembapan relatif udara ambien tidak boleh melebihi 50% pada suhu maksimum 40 ° C, dan kelembapan relatif yang besar dibenarkan pada suhu yang lebih rendah, seperti 90% pada 20 ° C, dan kesan pemeluasan harus diambil kira disebabkan oleh perubahan suhu.

4. Kecenderungan peranti dan permukaan menegak tidak melebihi 5 apabila dipasang. , dan keseluruhan set kabinet agak rata (selaras dengan piawaian GB. B.J232-82).

5. Peranti ini perlu dipasang di tempat di mana tidak ada getaran dan kejutan yang ganas, tiada habuk dan gas konduktif yang memusnahkan penebat, dan tidak mencukupi untuk menghakis komponen elektrik.

6. A: Apabila pengguna mempunyai keperluan khas, ia boleh dirundingkan dengan pengeluar untuk menyelesaikannya.

Pemasangan dan penggunaan

Selepas produk tiba di lokasi penerima, pertama sekali, pembungkusan harus diperiksa untuk melihat sama ada ia utuh, dan jabatan yang berkaitan harus dimaklumkan dalam masa untuk mencari punca.

1. pemasangan produk

Pemasangan produk perlu dijalankan mengikut rajah pemasangan, saluran asas dan bolt disediakan oleh pengguna, dan permukaan pangkuan perlu diperbaiki dan diratakan semasa pemasangan busbar utama, dirawat dengan bersih, disalut dengan jeli petroleum neutral atau langkah-langkah lain, dan kemudian diikat dengan bolt.

2. Selepas produk dipasang, item berikut perlu diperiksa dan diuji sebelum ia dimasukkan ke dalam operasi. a. Periksa sama ada cat bahagian atas kabinet telah jatuh, dan sama ada kabinet kering dan bersih.

b. Perkhidmatan Sama ada mekanisme operasi komponen elektrik fleksibel, tidak boleh ada kemacetan atau kuasa operasi yang berlebihan.

c. Menggunakan kaedah Sama ada on / off perkakas elektrik utama boleh dipercayai dan tepat, dan sama ada on / off kenalan tambahan boleh dipercayai dan tepat. d. Perkhidmatan Sama ada nisbah dan polariti penunjuk instrumen dan transformer adalah betul.

e. Sama ada sambungan bas yang baik, dan sama ada sokongan penebat, bahagian pemasangan dan aksesori dipasang dengan teguh dan boleh dipercayai.

f. F. Sama ada kenalan tambahan memenuhi keperluan, sama ada spesifikasi teras fius betul, sama ada nilai tetapan relay memenuhi keperluan reka bentuk, dan sama ada tindakan itu tepat.

g. Perkhidmatan Sama ada kenalan litar memenuhi keperluan skematik elektrik. h. Perkhidmatan sama ada sistem litar perlindungan memenuhi keperluan.

i. Perkhidmatan Nilai rintangan penebat yang diukur oleh meter megaohm 500v tidak boleh kurang daripada 1 megaohm.

3. Langkah berjaga-jaga untuk digunakan

a. Produk ini adalah kabinet pengedaran voltan rendah yang tidak dipasang ke dinding, operasi satu sisi (depan), dan penyelenggaraan pintu dua sisi. Laluan penyelenggaraan dan pintu kabinet produk mesti dimasukkan atau dibuka oleh profesional yang berkelayakan untuk operasi, pemeriksaan dan penyelenggaraan.

b. Perkhidmatan Selepas pemutus litar udara ditutup dan dibahagikan berkali-kali, ia akan menyebabkan pembakaran tempatan kepada kenalan utama dan menghasilkan bahan karbon, supaya rintangan kenalan meningkat, dan pemutus litar udara harus diselenggarakan dan dirombak secara teratur mengikut manual arahan.
