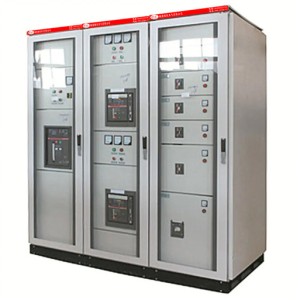

Switchgear voltan rendah GDF

Gambaran keseluruhan

Jenis GDF suis partition tetap voltan rendah

Perkhidmatan (selepas ini dirujuk sebagai "Sederhana"

pengangkutan awam) ialah syarikat kami

Switchgear tetap GCS

Berdasarkan keperluan khas yang

Skema Pengedaran Kuasa Pengguna

Pembangunan dan pembangunan penerapan kejuruteraan mempunyai suis voltan rendah mendatar maju domestik. Peranti ini boleh digunakan AC 50 ~ 60HZ, voltan undian 660V dan di bawah sistem, digunakan untuk penjanaan kuasa, penghantaran, penukaran kuasa dan kawalan umum elektrik peralatan yang boleh dimakan. Peranti yang diluluskan melalui keadaan ujian jenis peralatan kawalan elektronik voltan rendah pengawasan kualiti, pemeriksaan dan ujian pusat 5000A mempunyai kapasiti pengeluaran besar ujian arka kesalahan dalaman dan penilaian wilayah.

Parameter teknikal

Peranti ini mematuhi IEC60439-1, GB7251.1-2005 "peralatan suis voltan rendah dan peralatan kawalan", JB/T9661-1999 "switchgear pengekstrakan voltan rendah" dan GB/T9466 "kaedah ujian asas untuk Switchgear voltan rendah" dan IEC1641 "peraturan ujian untuk peralatan suis dan peralatan kawalan voltan rendah tertutup di dalam kes Arcing disebabkan oleh Faults dalaman". Parameter teknikal adalah:

Ciri-ciri prestasi

Kerangka asas peranti ialah struktur perhimpunan gabungan, Diperkenalkan dengan profil standard, dan bahan bingkai diproses dan dipasang daripada plat yang digulung sejuk.

Ciri-ciri struktur:

Yang Bahagian asas bingkai ialah 8MF kumpulan lirik lagu cold rolling, and the two Bahagian profil mempunyai lubang pemasangan dengan modulus 20mm dan 100mm masing-masing, menjadikan perhimpunan bingkai fleksibel dan mudah.

Bingkai dibahagikan kepada ruang unit berfungsi, ruang bas mendatar, dan ruang kabel, dan ruang dipisahkan oleh plat keluli. Unit berfungsi sendiri juga terpencil antara satu sama lain, mengehadkan skop kesan kemalangan. Dan plat penutup atas boleh dibuka untuk memudahkan pemasangan busbars mendatar.

Pintu unit berfungsi dilengkapi dengan mekanisme interlocking mekanikal, yang meningkatkan keselamatan terhadap kejutan elektrik.

Semua komponen elektrik ditetapkan dalam unit berfungsi, manakala komponen utama (pemutus litar) ditarik keluar atau dipasangkan, yang mudah untuk mengekalkan dan menyemak semula.

Apabila kedalaman kabinet yang sesuai dengan GCS Switchgear tarik-keluar voltan rendah -0.4, ia boleh dipasang silang dan digunakan.

jenis

Mengikut penggunaan, ia boleh dibahagikan kepada pusat pengedaran kuasa (Kabinet PC) dan elektrik Pusat Kawalan Motor (MCC pentadbiran); mengikut kaedah Kaedah, ia dibahagikan kepada dua jenis: pemisahan dinding dan pemasangan dinding; Mengikut operasi, ia dibahagikan kepada operasi satu sisi dan operasi dua sisi; Mengikut bentuk struktur, Terdapat dua jenis outlet sampingan dan outlet belakang

Pembahagian Kabinet

Pusat Pengagihan Kuasa (PC)

Kabinet PC dibahagikan kepada empat bahagian:

Kompartemen busbar mendatar: di bahagian atas kabinet

Kompartemen Unit Fungsi: di sebelah kanan di hadapan kabinet Kompartemen kabel: di bahagian belakang kabinet

Saluran pemampatan: bahagian depan petak basbar

GDF Pemisahan partisi tetap ialahKaedah pemisahan 3b, yang terutamanya dicerminkan dalam petak komponen utama, sekolah menengah komponen Kompartmen dan kabel dan petak sambungan bas semuanya dipisahkan ruang berfungsi. Petak komponen utama dan sekunder terletak di hadapan kabinet, kabel Kompartmen terletak di belakang kabinet, petak busbar terletak di bahagian atas kabinet dan tengah-tengah sisi kabinet, dan pelesapan haba profesional dan saluran pelepasan tekanan terletak di Bahagian hadapan bahagian basbar.

Langkah-langkah utama untuk mencapai pemisahan 3b:

a. Setiap petak unit berfungsi diletakkan secara individu;

B. Petak bas mendatar dipisahkan oleh plat logam antara petak unit berfungsi dan petak kabel;

C. Petak elemen sekunder dan petak elemen utama dipisahkan oleh plat logam;

D. Bilik unit berfungsi dan bilik busbar menegak dan saluran pelepasan tekanan dipisahkan oleh plat logam atau plat penebat, danyang Partition antara bilik unit fungsi dan saluran pelepasan tekanan dilengkapi dengan injap, apabila arka dicetuskan di dalam bilik unit berfungsi, injap Dibuka, dan saluran pelepasan tekanan dibuka, untuk menghadkan arka ke petak berfungsi atau kedudukan di mana arka berlaku, untuk memastikan Apabila satu unit gagal, arka tidak akan meluas untuk memberi kesan kepada yang lain unit.

e. Bilik-bilik unit berfungsi dipisahkan oleh plat logam.

Sistem Busbar

Yang Bas utama kabinet suis ditetapkan di bahagian atas kabinet, dan bas pengedaran kuasa (busbar menegak) dipasang di saluran menegak tertutup, yang boleh menghalang pelepasan yang disebabkan oleh arka dan menghalang hubungan manusia.

Kabinet mempunyai kuasa yang bebas PE sistem asas dan sebuah konduktor neutral N, yang diletakkan di bahagian bawah kabinet di seluruh peranti dan Setiap litar boleh disambungkan ke tanah atau sifar berdekatan. Struktur bingkai semuanya riveted dengan skru mengetuk diri, yang mempunyai tinggi kebolehpercayaan asas.

Yang Bas neutral dan bas perlindungan neutral dipasang selari dengan bahagian bawah petak unit berfungsi dan dipasang secara menegakdi dalam bilik air, dan Jika dawai N dan dawai PE dipisahkan oleh penebat, N wayar dan dawai PE digunakan secara berasingan, dan jika konduktor di antara kedua-dua , ia telah bersedia Barisan PE / N.

Melindungi sistem asas

Litar perlindungan peranti ini terdiri daripada dua bahagian: PE wayar (atau PEN PEN wayar) bahawa disusun secara berasingan dan berjalan sepanjang keseluruhan rangkaian dan bahagian struktural yang konduktif.

Bahagian struktur logam dalam peranti, kecuali pintu dan plat pengedap jam tangan, tergalvani, dan sambungan Bahagian struktural direka dengan teliti supaya ia boleh melewati arus litar pendek tertentu.

Unit Fungsi

Kabinet MCC partition tetap mempunyai 4 unit fungsi:

6E: ketinggian 150 × lebar 600 × kedalaman 400 8E: ketinggian 200 × lebar 600 × kedalaman 400 16E: ketinggian 400 × lebar 600 × kedalaman 400 24E: Tinggi 600 × Lebar 600 × Kedalaman 400

Interlock mekanikal

Mekanisme operasi setiap unit berfungsi dan panel pintu bilik unit dilengkapi dengan mekanisme interlocking mekanikal untuk memastikan panel pintu Tidak boleh dibuka dalam keadaan tertutup, dan mekanisme operasi pada panel pintu boleh dikunci untuk mengunci pemutus litar dalam kedudukan penutup atau pembukaan untuk mengelakkan kemalangan yang disebabkan oleh operasi bukan pengendali.

kegunaan

suis voltan rendah tetap domestik dan asing Jenis GDF-0.4 dipisahkan switchgear voltan rendah tetap telah direka dan dibina oleh syarikat kami Menurut teknik Ciri-ciri tahap dan struktur daripada Kabinet 。Sesuai untuk AC 50Hz, dinilai kerja voltan daripada 400V dalam sistem sebagai lampu kuasa, elektrik, bekerja semasa daripada 2500A dan di bawah digunakan untuk penjanaan kuasa, Penghantaran, dan sistem pengedaran penukaran tenaga dan kawalan perlindungan.

Persekitaran penggunaan

(1) suhu udara ambien tidak lebih tinggi daripada 40 ° c dan tidak lebih rendah daripada-5 ° c.Yang suhu rata-rata selama 24 jam tidak lebih daripada  35 ° C.

(2)Ketinggian tidak boleh melebihi 2000 meter.

(3) kelembapan relatif udara sekitarnya tidak boleh melebihi 50% pada suhu 40 ° c, dan Kelembapan relatif yang besar mesti dibenarkan Pada suhu yang lebih rendah, seperti 90% pada suhu 20 °C.

(4) kecenderungan peranti dan permukaan menegak tidak boleh melebihi 5% apabila dipasang, dan seluruh kabinet harus agak rata.

(5) peranti perlu dipasang di tempat di mana tidak ada getaran ganas dan kejutan dan tidak cukup untuk menyebabkan komponen elektrik menjadi terhakis.

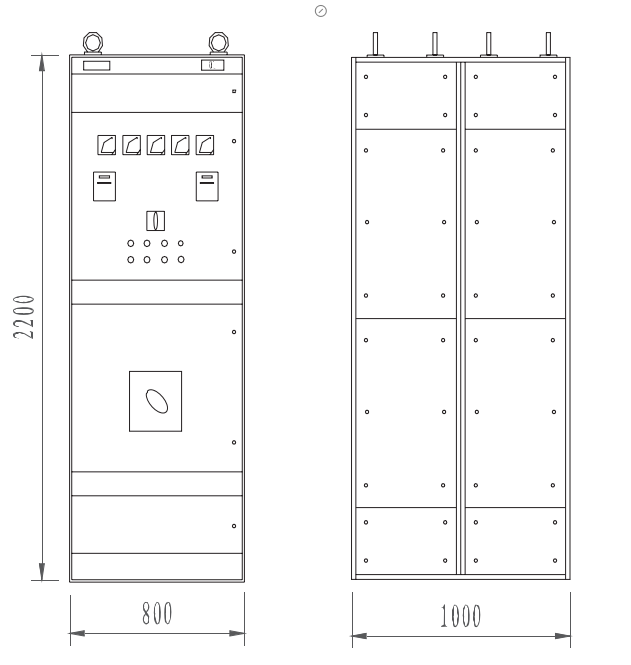

Rajah.1 Kabinet Busbar dan kabinet inlet] saiz garis besar jenis

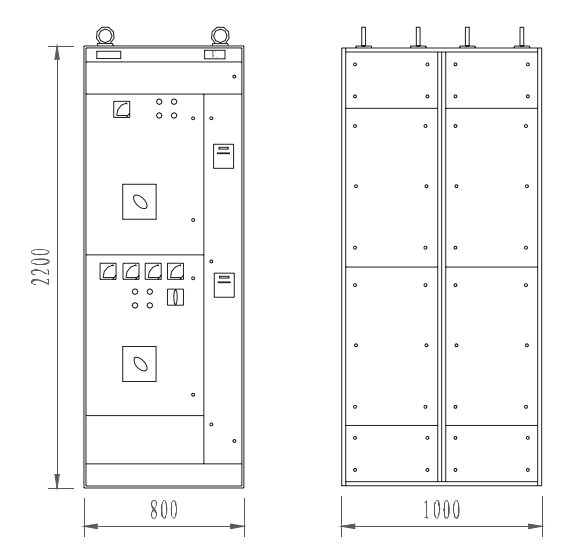

Rajah 2 Dimensi Kabinet Inlet Jenis II

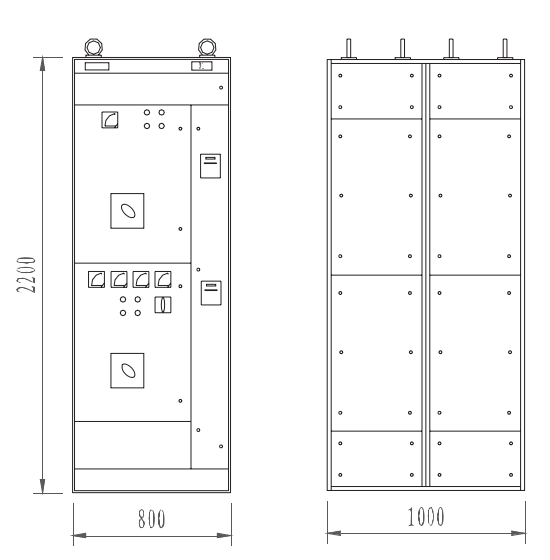

Rajah.3 Dimensi keseluruhan kabinet kawalan dan kabinet kapasitor

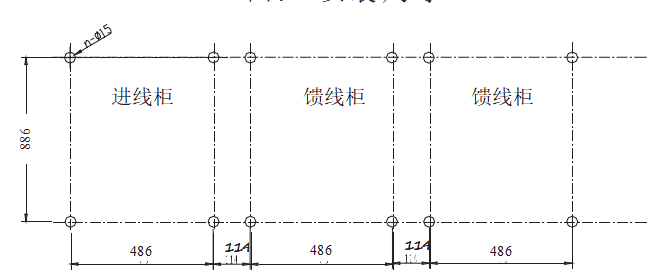

Fig. 4 Dimensi pemasangan

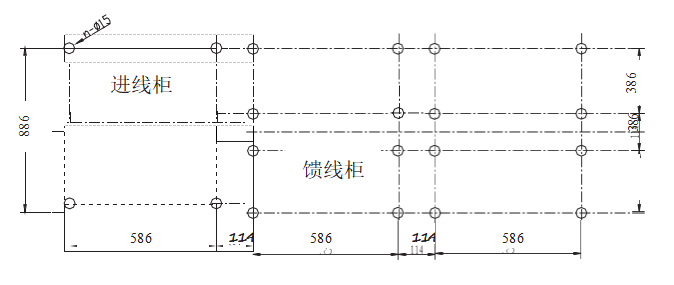

Gambar.5 Saiz pemasangan kabinet tali
