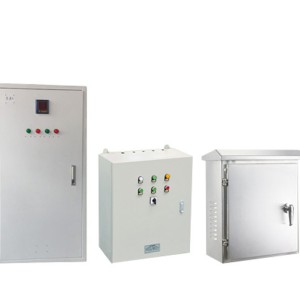

Kotak pengedaran voltan rendah JXF

1. Bingkai suis voltan rendah JXF adalah struktur gabungan, dan rangka asas dipasang dari keluli berbentuk C. Semua bahagian struktur rak kabinet tergalvani, dan disambungkan dengan kuat ke rak kabinet asas dengan skru pengunci mengetuk sendiri atau bolt heksagon gred 8.8, ditambah pintu, partition, kurungan pemasangan dan unit fungsi busbar yang sepadan dengan perubahan skim untuk memasang kabinet suis lengkap. Dimensi dalaman, bahagian dan dimensi petak switchgear semuanya dimodulasi (E = 25mm).

2. Setiap kabinet jenis JXF digabungkan switchgear voltan rendah dibahagikan kepada tiga bilik, iaitu bilik busbar mendatar (di belakang kabinet), ruang laci (di depan kabinet), dan bilik kabel (di bahagian bawah kabinet atau di sebelah kanan depan kabinet). Bilik-bilik dipisahkan antara satu sama lain oleh plat keluli atau plat berfungsi plastik tahan api berkekuatan tinggi, dan terdapat plat logam dengan lubang pengudaraan antara laci atas dan bawah untuk mencegah kemalangan yang disebabkan oleh arka terbang elemen suis atau litar pintas antara bas dan barisan lain.

3. Reka bentuk struktur suis voltan rendah JXF boleh memenuhi keperluan pelbagai skim garis masuk dan keluar: masuk dan keluar, masuk dan keluar, masuk dan keluar, dan masuk dan keluar.

4. Reka bentuk padat: menampung unit yang lebih berfungsi dalam ruang yang lebih kecil

5. Bahagian struktur sangat serba boleh dan fleksibel, dengan E = 25mm sebagai modulus, dan struktur dan unit pengekstrakan boleh digabungkan secara sewenang-wenang untuk memenuhi keperluan reka bentuk sistem.

6. Bas ini dilindungi oleh papan fungsi plastik tahan api kekuatan tinggi dan kekuatan penebat tinggi, yang mempunyai prestasi arka anti-kesalahan dan menjadikan operasi dan penyelenggaraan selamat dan boleh dipercayai.

7. Mekanisme saling berkaitan mekanikal pelbagai saiz laci memenuhi peraturan standard, dan terdapat tiga kedudukan sambungan, ujian dan pemisahan yang jelas, yang selamat dan boleh dipercayai.

8. Reka bentuk modul Standard: Ia boleh terdiri daripada unit standard seperti perlindungan, operasi, penukaran, kawalan, pelarasan, pengukuran, dan petunjuk, dan boleh disusun sewenang-wenang mengikut keperluan.

9. Penggunaan plastik kejuruteraan kalis api kekuatan tinggi berkesan menguatkan prestasi perlindungan dan keselamatan.

10. Tinggi tahap generalisasi, piawaian dan pemasangan yang mudah. Dengan jaminan kualiti yang boleh dipercayai.

11. Kabinet boleh memilih tahap perlindungan yang berbeza mengikut keperluan persekitaran kerja yang berbeza.

12. Kesinambungan perlindungan peralatan dan kebolehpercayaan

1. Skop permohonan

Produk ini sesuai untuk digunakan dalam litar dengan kekerapan AC 50HZ dan voltan operasi 500V dan di bawah. Di bawah keperluan khas, tahap perlindungan boleh mencapai IP5 dengan lubang knock-out, dan talian inlet pelbagai paip boleh menyimpan plat lubang terbuka pemasangan langsung, dengan arus maksimum sehingga 400A, yang amat sesuai untuk pengguna hotel perindustrian dan perlombongan untuk mengukur dan membuat kotak, dan perlindungan shell produk adalah IP53.

Produk ini mematuhi: IEC60439.1 - 1993 "Low Voltage Switchgear Kawalan Peralatan" GB7251.1 - 2005 "Low Voltage Switchgear Kawalan Peralatan".

2. Model dan makna

 Gambarajah strukturJX F□□□/□□ makna dan makna setiap bahagian dijelaskan, termasuk "JX bermaksud kotak kawalan yang dipasang di dinding; F untuk jenis perlindungan; Kod engsel: 1 - menunjukkan engsel gelap, 2 - menunjukkan engsel terbuka; H - ketinggian kabinet; W - lebar kabinet; D - kedalaman kotak; Kaedah pemasangan: R tersembunyi, M terdedah, W luaran"

JX F□□□/□□

Kaedah pemasangan: R tersembunyi, M terdedah, W luar

Kedalaman kabinet (D)

(W) lebar kabinet

Height (H) kabinet

Kod hinge: 1-menunjukkan engsel tersembunyi

2-menunjukkan engsel terbuka

└ ─ Menunjukkan jenis pelindung

Kotak kawalan dinding yang dipasang

3. Keadaan alam sekitar penggunaan

1. Suhu: suhu udara ambien tidak melebihi 40 ° c, dan had suhu udara ambien yang lebih rendah ialah-50 ° c.

2. suhu: kelembapan relatif udara tidak melebihi 50% pada suhu maksimum 40 °C, dan kelembapan relatif yang lebih tinggi boleh dibenarkan pada suhu yang lebih rendah, seperti sehingga 90% pada 10 °C.

3. Ketinggian: ketinggian tapak pemasangan tidak melebihi 2000m.

4. Kategori pemasangan: kelas II.

5. Tahap pencemaran: tahap 3.

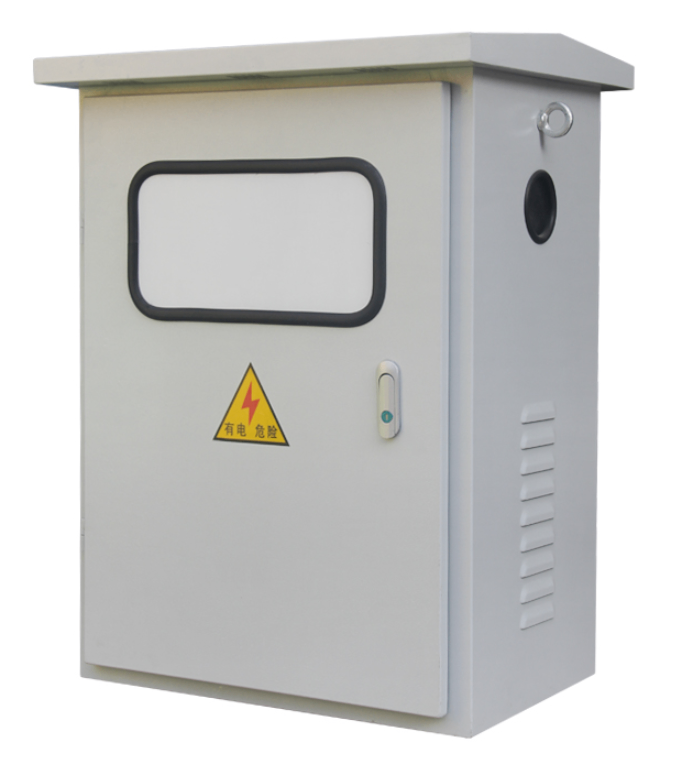

4. Ciri-ciri struktur

Struktur dikimpal oleh plat keluli nipis, instrumen pengukur, penunjuk butang dan suis kawalan, dan lain-lain. Ia boleh dipasang di pintu. Peralatan elektrik lain seperti contactors, pemutus kuasa, blok terminal, dan lain-lain harus dipasang

di dalam rak di dalam kotak. Terdapat lubang knock-down di dinding atas dan bawah shell kotak, yang mudah untuk memasang pelbagai spesifikasi saluran paip elektrik dan kabel

5. Parameter teknikal utama

6. Bentuk dan saiz pemasangan

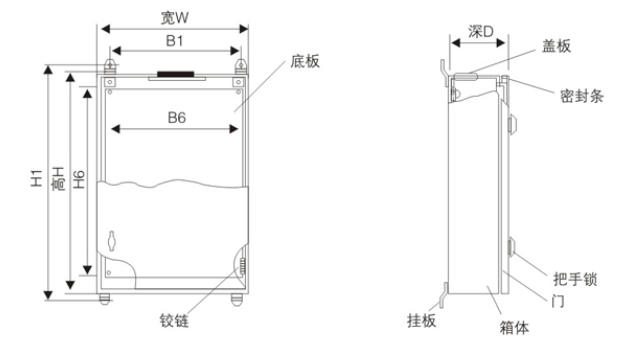

Rajah skematik pemasangan garis besar

7. Parameter teknikal utama
