Kami akan membentangkan prestasi, kaedah operasi yang selamat, dan parameter teknikal kotak pengedaran bersepadu JP luaran (pembayaran\ controlterminal\ lampu)
Gambaran keseluruhan produk:

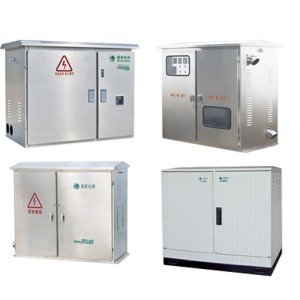

Kotak pengedaran bersepadu voltan rendah siri JP adalah jenis kotak kawalan bersepadu baru yang mengintegrasikan pengedaran kuasa, pengukuran, perlindungan, kawalan dan pampasan kuasa reaktif, yang direka mengikut keperluan pembinaan grid kuasa dan transformasi dan pengalaman operasi grid kuasa, selaras dengan prinsip-prinsip keselamatan, ekonomi, kebolehpercayaan dan kebolehpercayaan, dan boleh ditambah ke fungsi perlindungan kebocoran mengikut keperluan pengguna. Produk ini mempunyai kelebihan struktur novel, tahap perlindungan yang munasabah, tinggi, pemasangan yang mudah dan pentauliahan, penyelenggaraan dan pembaikan semula. Ia adalah set lengkap peralatan voltan rendah terminal yang ideal dalam transformasi grid kuasa semasa.
1. Skop permohonan

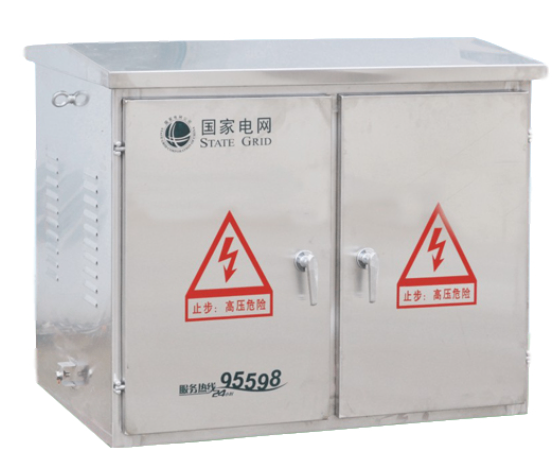

Kotak pengedaran bersepadu siri JP luar, adalah satu set meteran, outlet, pampasan kuasa reaktif dan pelbagai fungsi lain dalam satu untuk mencapai peranti pengedaran kuasa komprehensif luar, dengan litar pintas, beban berlebihan, voltan berlebihan, perlindungan kebocoran dan fungsi lain, saiz kecil, penampilan cantik, ekonomik dan praktikal, dipasang di tiang elektrik pengubah di tiang luaran, adalah generasi baru produk pengedaran kuasa yang ideal untuk transformasi grid kuasa bandar dan luar bandar.
2. Model dan makna
JP - □ / □
Nombor skim litar utama
Kapasiti Transformer
Kotak pengedaran bersepadu
3. Syarat penggunaan biasa
1. Suhu ambien: -25 °C ~ 40 °C.
2. Kelembapan relatif udara: purata harian tidak lebih daripada 90% dan purata bulanan tidak lebih daripada 90%.
3. Ketinggian: tidak lebih daripada 2000m.
4. Dipasang di tempat tanpa getaran dan kejutan yang ganas, dan tanpa gas menghakis.
Nota: Jika syarat-syarat di atas melebihi, anda boleh berunding dengan formula saya.
4. Parameter teknikal
nombor siri | nama | Unit | parameter |
1 | Kapasiti pengubah | KV VA: A | 30~400 |
2 | V Voltan operasi yang dinilai | V V | A: AC400 |
3 | V Voltan operasi gelung tambahan | V V | A: AC220, A: AC380 |
4 | Kekerapan yang dinilai | Hz | 50 |
5 | Nilai semasa | A: A | ≤630 |
6 | Kebocoran yang dinilai bertindak semasa | mA: A | 30 ~ 300 boleh laras |
7 | Tahap perlindungan | IP54 |
5. Rajah skim litar utama
Nota: suis pisau atau suis lebur pisau, model boleh menjadi HD11F, HR5, HR6 dan siri lain;
Fius, model pilihan D220, CM1, NS, C45, D247 dan sistem lain;
Contactor A: AC, isyarat pilihan CJ20, siri B, CJX2, CJ19 (menukar elektrofusi) dan siri lain;
relay arus kebocoran pengubah sifar, model pilihan JD, LLJ dan siri lain;
Transformer semasa, model pilihan LM21 - 0.5, LMK - 0.66 dan siri lain;
A: Arresters Surge, model adalah pilihan FYS, Y3W dan siri lain;
peleburan elektrik, model pilihan BSMJ, BCMJ dan siri lain;
Pengawal pampasan automatik, model pilihan JK1, JKG dan siri lain;
Bilangan gelung pampasan adalah 1 - 4 kali pilihan, dan kapasiti setiap kali adalah pilihan 3 - 20Kvar;
Di samping itu, mengikut keperluan pengguna, peranti kawalan suhu dan kelembapan boleh dipasang secara pilihan di dalam kotak, dan borang penukaran gelung pampasan boleh dipotong dan dipotong mengikut keperluan pengguna, seperti penukaran modul bukan kenalan dan pengkompaun
Suis suis, dan lain-lain.
6. Rajah skematik struktur kotak

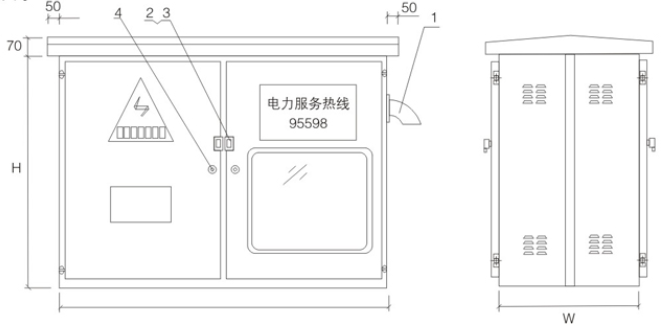

Faktor bentuk kabinet mendatar

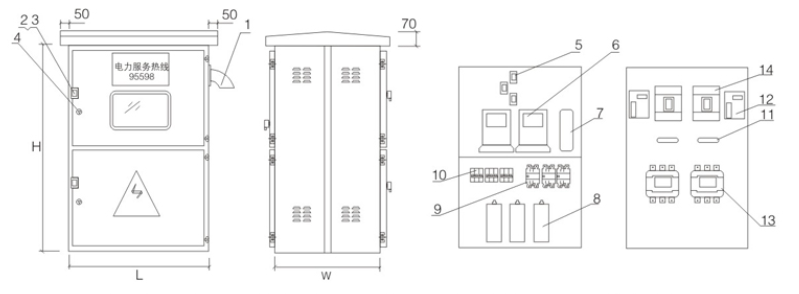

Faktor bentuk kabinet menegak
1. Kabel masuk melalui paip 2, kunci pintu (kunci terbuka) 3, kotak hujan kunci pintu 4, kunci pintu (kunci tersembunyi) 5, transformer semasa 6, meter 7, kotak persimpangan 8, kapasitor 9, menukar kontaktor bersatu 10, pemutus litar kecil 11, suis pengasingan 12, transformer urutan sifar 13, pemutus litar semasa kebocoran 14, kontaktor A: AC keluar 15, suis udara keluar
