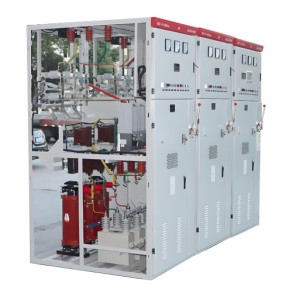

Switchgear voltan sederhana TBBZ

Kabinet rangkaian cincin terlindung SF6 adalah sejenis peralatan elektrik voltan tinggi, yang digunakan secara meluas dalam pencawang, perusahaan perindustrian dan perlombongan, kereta api, penyimpanan tenaga bandar dan bidang lain. Ia menggunakan sulfur hexafluoride (SF6) sebagai medium penebat, yang boleh menggunakan sepenuhnya kestabilan elektrik, haba dan kimia yang sangat baik SF6 untuk meningkatkan kestabilan keselamatan dan kapasiti beban peralatan.

Kabinet rangkaian cincin terlindung SF6 terdiri daripada kabinet voltan tinggi, kabinet voltan sederhana, kabinet voltan rendah, kabinet busbar, kabinet pisau tanah, kabinet pemutus litar, kabinet instrumen, dan sebagainya, untuk membina sistem elektrik terlindung sulfur hexafluorida yang lengkap. Reka bentuk modularnya membolehkan pemasangan, penyelenggaraan, dan peningkatan yang mudah, menawarkan keberkesanan yang lebih tinggi, jejak yang lebih kecil, dan kos operasi yang lebih rendah berbanding switchgear voltan tinggi lain di pasaran.

Kabinet mesh cincin terlindung SF6 mempunyai ciri-ciri berikut:

1. Kebolehpercayaan tinggi: Cara berteknologi tinggi seperti gangguan vakum dan pemadam arka SF6 boleh mencegah arka dan kebocoran dengan berkesan, memastikan kebolehpercayaan dan keselamatan peralatan.

2. Sensitiviti tinggi: Sesetengah menggunakan sensor suhu gentian optik dan sensor tekanan gentian optik, yang mempunyai kepekaan dan kelajuan tindak balas yang tinggi, dan boleh mengeluarkan penggera yang tepat pada masanya dan secara automatik memotong bekalan kuasa dalam kes peralatan yang tidak normal.

3. Kestabilan yang tinggi: Penggunaan bahan-bahan yang berkualiti tinggi, rawatan elektrik khas dan kombinasi menjadikan peralatan sentiasa mengekalkan kestabilan yang tinggi dan penunjuk prestasi yang sangat baik semasa operasi jangka panjang.

4. kecekapan tinggi: Penggunaan unit pengurusan kuasa kecekapan tinggi dan sistem kawalan elektrik boleh mencapai operasi peralatan yang selamat dan boleh dipercayai sambil menjimatkan kos operasi dan penggunaan tenaga.

Pembangunan kabinet rangkaian cincin terlindung SF6 menandakan peringkat baru dalam industri suis voltan tinggi, yang bukan sahaja boleh memenuhi keperluan lebuh raya moden, kereta api, transit cepat bandar dan bidang lain, tetapi juga memainkan peranan penting dalam proses urbanisasi masa depan, dan membuat sumbangan positif kepada keselamatan dan pembangunan lestari masyarakat manusia.

Ciri-ciri produk:

1)SF6-12 kembung terlindung AC tekanan tinggi gas terlindung logam tertutup kabinet switchgear (selepas ini dirujuk sebagai "tetapan tinggi kembung kabinet") diperbuat daripada plat keluli aluminium-zink plat, diproses oleh CNC sistem pemprosesan fleksibel, menggunakan teknologi pelbagai lipat maju, disambungkan oleh kacang rivet dan bolt kekuatan tinggi, dengan ketepatan yang tinggi, rintangan kakisan, ringan, kekuatan tinggi dan fleksibiliti yang kuat;

2)Perhimpunan semua logam, struktur perhimpunan modular, pemutus litar vakum mekanisme magnet kekal dan pemutus litar vakum mekanisme musim bunga, dan lain-lain;

3)Reka bentuk kabinet mempunyai ciri-ciri struktur padat, pemasangan yang mudah dan operasi yang fleksibel;

4)Pintu kabinet dilengkapi dengan tolok tekanan dan mekanisme operasi penunjuk pembukaan dan penutupan penunjuk, yang secara intuitif boleh mencerminkan status kerja peralatan;

5)Tahap perlindungan kabinet konvensional adalah IP30.

Persekitaran penggunaan

1)ketinggian: tidak lebih daripada 2000m;

2)Suhu ambien: -10 °C ~ 40 °C;

3)Kelembapan relatif: ≤90% (25 ° C);

4)Keamatan gempa bumi: tidak lebih daripada 8 darjah;

5)Kabinet terhad kepada penggunaan dalaman dan persekitaran kering;

6)Tidak boleh ada logam menghakis dan gas berbahaya yang merosakkan penebat di dalam bilik;

7)Kecenderungan menegak pemasangan: tidak lebih daripada 5 °;

8)Tiada campur tangan medan elektromagnet yang kuat dan getaran ganas.

Saiz produk

Nota: Saiz, warna, dan tahap perlindungan kabinet boleh disesuaikan mengikut keperluan pengguna.
