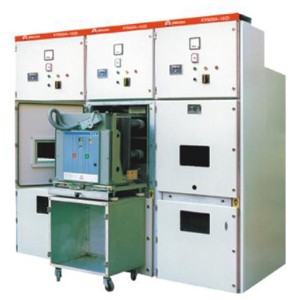

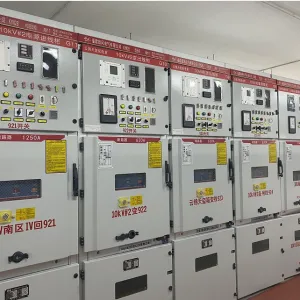

Switchgear voltan sederhana KYN28-12

Gunakan keadaan alam sekitar

◆ Suhu udara ambien: had atas 40 ° c had yang lebih rendah-10 ° c di kawasan umum:

◆ Ketinggian: 1000m;

◆ Kelembapan:

Kelembapan relatif: purata harian tidak melebihi 95%, dan purata bulanan tidak melebihi 90%;

Tekanan wap air: purata harian tidak lebih besar daripada 2.2KPa, dan purata bulanan tidak lebih besar daripada 1.8KPa

Pemeluwapan mungkin berlaku apabila plummets suhu, disertai dengan kotoran, dan produk ini sesuai untuk dua keadaan alam sekitar yang lebih kuat daripada keadaan normal berikut:

(1). Pemeluwapan jarang (tidak lebih daripada dua kali sebulan secara purata) dengan kotoran ringan;

(2). Secara amnya tiada pemeluwapan (tidak lebih daripada dua kali setahun secara purata) dengan pencemaran yang serius;

◆ Tiada kebakaran, bahaya letupan dan pencemaran yang serius cukup untuk menghancurkan penebat logam dan kerosakan dan tempat-tempat lain yang keras;

◆ Tidak ada getaran ganas, lebam dan kecenderungan menegak tidak lebih daripada 80;

Nota: (1) penyimpanan dan pengangkutan dibenarkan pada-30 ° c;

(2) apabila ketinggian melebihi 1000m, ia hendaklah dikendalikan mengikut JB/2102 "keperluan teknikal untuk kawasan ketinggian untuk penggunaan peralatan elektrik voltan tinggi"; apabila ketinggian tidak melebihi 2000m, peralatan bantu tekanan rendah tidak perlu mengambil sebarang langkah;

(3) apabila keadaan sebenar penggunaan berbeza dari atas, ia harus dirundingkan antara pengguna dan pengilang.

Model dan makna

K Y N 28 - 12/□ - □

                              -RatedMemecahkan litar pintas semasa (KA: A)

                                -RatedSemasa (A: A)

-Rated Voltan (KV).

└─Nombor siri reka bentuk

└─Dalam rumah

└─Gerakkan jenis

Logam Perisai

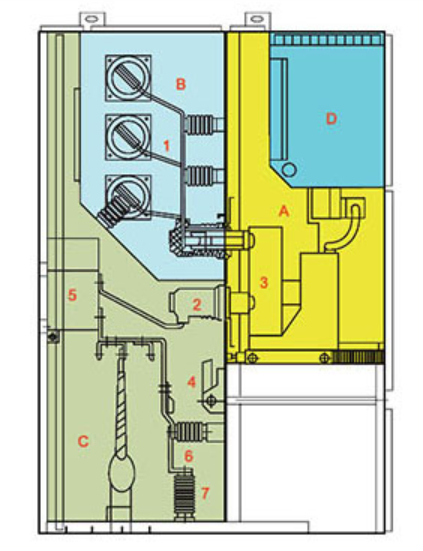

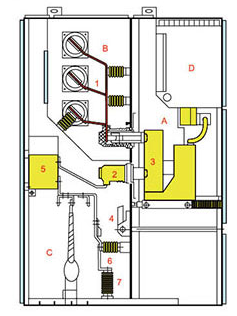

Gambarajah skematik struktur switchgear yang

Rajah 1

A: A. Pemutus litar petak B. Petak Busbar

C. Bilik kabel D. Bilik instrumen penyampai

1. Busbar 2. Cakera kenalan statik 3. Pemutus litar

4. Grounding suis 5. Semasa transformer

6. Pembahagi voltan kapasitif 7. Penangkap kilat

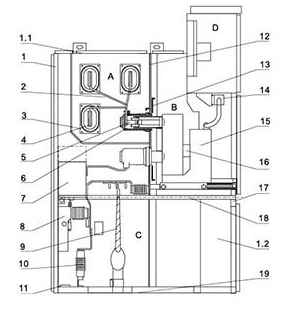

Rajah skematik Fig.2 struktur switchgear

1. Perumahan 2. Cawangan busbar kecil 3. Busbar lengan 4. busbar utama

5. Statik hubungi peranti 6. Statik hubungi peti 7. Semasa transformer

8. Suis asas 9. Kabel 10. Penangkap lonjakan 11. Bas utama hentakan

12. Memuatkan dan partition boleh tanggal 13. Partition (flap) 14. Palam sekunder

15. Pemutus litar handcart 16. Peranti pemanas 17. Partition mendatar Extractable

18. Mekanisme operasi suis asas 19. Plat asas

A: A.Bilik Busbar B. Pemutus litar handcart bilik C. Bilik kabel D. Bilik instrumen penyampai

1.1. Peranti bantuan tekanan 1.2. Kawalan trunking kecil

Memenuhi piawaian

Produk memenuhi piawaian berikut:

1.IEC-298

2.GB3906-1991

3.DLT404-19974. GB/T11022-1999

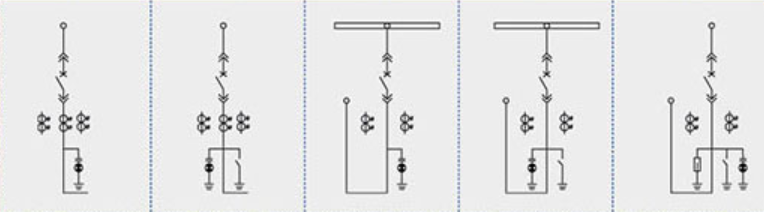

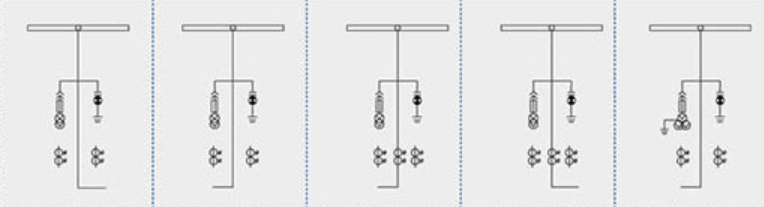

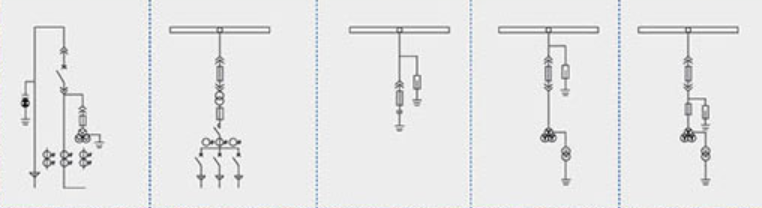

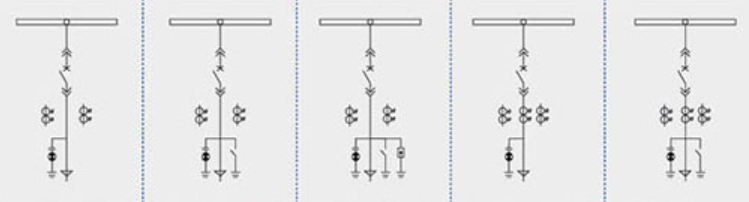

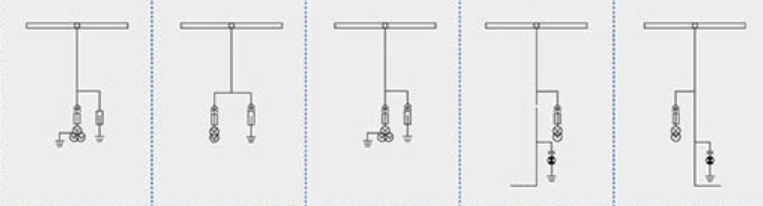

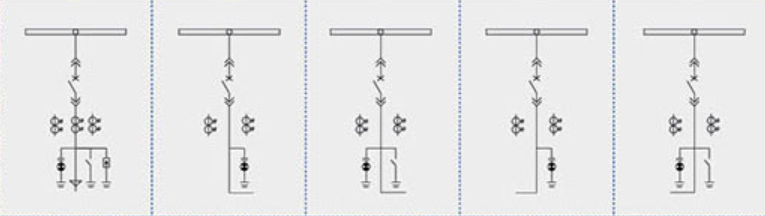

Skim pendawaian utama
