Kami akan membentangkan prestasi, kaedah operasi yang selamat, dan parameter teknikal YBM-12(24) pencawang Unit keratan padat
Pengenalan Produk

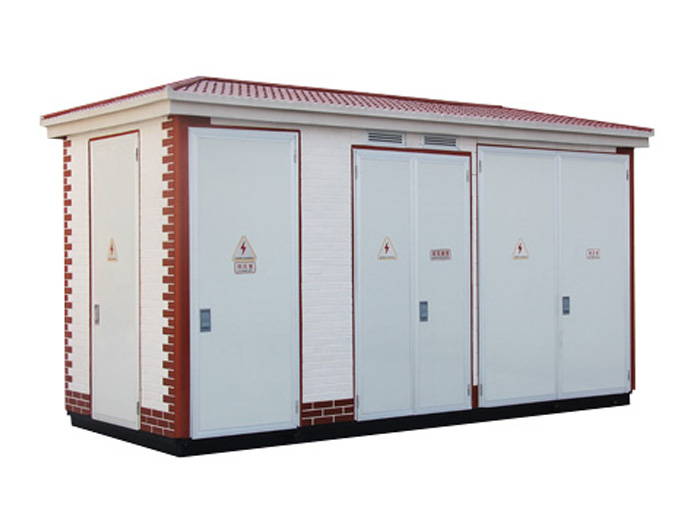

YBM-12 (24) siri pra-stesen gardu yang dipasang, juga dikenali sebagai pengubah kotak Eropah, adalah satu set lengkap peranti pengedaran kuasa yang padat yang menggabungkan peralatan elektrik voltan tinggi, pengubah kuasa dan peralatan elektrik voltan rendah. Peranti ini mempunyai ciri-ciri set lengkap yang kuat, struktur padat, saiz kecil, mudah digerakkan, operasi yang selamat dan boleh dipercayai, penyelenggaraan yang mudah, bentuk yang indah, dan sebagainya, terutamanya sesuai untuk pengedaran kuasa awam bandar, bangunan bertingkat tinggi, komUniti kediaman, perusahaan perindustrian dan perlombongan, pelabuhan, medan minyak, taman, stesen, lapangan terbang, kereta bawah tanah, lebuh raya dan tempat bekalan kuasa lain, adalah jenis baru transfA: Ataumer dan peranti pengedaran.
Struktur produk
Struktur asas pencawang pra-pasangan adalah untuk membahagikan tiga bahagian utama peralatan elektrik voltan tinggi, transfA: Ataumer kuasa dan peralatan elektrik voltan rendah ke dalam bilik untuk membentuk bentuk "matlamat" atau "produk". Font "mata" dibandingkan dengan fon "pin"; pendawaian jenis "saya" lebih mudah, jadi kebanyakan daripada mereka mengamalkan susun atur fon "saya", dan struktur susun atur "pin" agak padat, terutamanya apabila kawasan lantai tapak pemasangan terhad, lebih berfaedah untuk memilih struktur fon "pin". Kotak pencawang yang telah dipasang adalah struktur yang dimeteraikan sepenuhnya, dan bahan kotak boleh terdiri daripada plat keluli berkualiti tinggi dan plat aloi aluminium, plat keluli warna komposit, plat keluli tahan karat, papan simen bertetulang serat kaca, dan lain-lain.
Switchgear voltan tinggi pencawang pra-pasangan boleh dipilih mengikut keperluan pengguna untuk memilih jenis pengeluaran gas, jenis gas pemampat, suis beban jenis vakum, suis beban SF6, switchgear voltan tinggi pemutus litar vakum mempunyai fungsi "pencegahan lima", yang boleh memenuhi terminal, rangkaian cincin, dan mod bekalan kuasa ganda. TransfA: Ataumer kuasa pencawang pra-pasangan boleh dipilih dengan transfA: Ataumer aloi bukan emas, transfA: Ataumer dimeteraikan penuh minyak yang direndam, dan transfA: Ataumer kering. Ia boleh dilengkapi dengan perlindungan gas dan perlindungan Kawalan Suhu.
Suis voltan rendah pencawang pra-dipasang boleh dipilih dari A: ABB, Schneider dan suis berkualiti tinggi domestik, dan kaedah pampasan kapasitA: Atau dapat merealisasikan pampasan bersama dan pampasan separa. Tambahan penuh, pitching sifar dan fungsi lain.
Talian inlet dan outlet voltan tinggi dan rendah garisan pencawang pra-pasangan umumnya kabel, dan talian inlet overhead juga boleh digunakan untuk keperluan khas voltan tinggi. Manholes yang lebih rendah disediakan di garisan untuk pemasangan kabel yang mudah. Setiap bilik pemasangan bebas dilengkapi dengan lampu yang secara automatik dimatikan apabila pintu dibuka dan ditutup.
Model dan makna
YBM □ - □ / 0.4 - □
-Kapasiti pengubah (KV VA: A)
-V Voltan rendah (KV V)
V Voltan tinggi voltan tinggi (KV V): 12 atau 24
└ Reka bentuk siri nombA: Atau siri
Stesen gawang voltan tinggi / rendah yang telah dipasang
Parameter teknikal
Mengelaskan | Projek | Unit | parameter |
Unsur-unsur voltan tinggi | Kekerapan yang dinilai | Hz | 50/60 |
V Voltan yang dinilai | Kv | 12(24) | |
Kekerapan kuasa bertolak ansur dengan voltan Ke tanah dan fasa | Kv | 42(65) | |
Kesan kilat menahan voltan Ke tanah dan fasa | Kv | 75(125) | |
Nilai semasa | A: A | 630 | |
Rated untuk jangka pendek tahan semasa | KA: A/2S | 20(16) | |
Puncak yang dinilai menahan semasa | kA: A | 50(40) | |
Unsur-unsur voltan rendah | V Voltan yang dinilai | V V | 400 |
Gelung utama diberi nilai semasa | A: A | 100 - 4000 | |
Rated untuk jangka pendek tahan semasa | kA: A | 15 - 50 | |
Puncak yang dinilai menahan semasa | kA: A | 20 - 105 | |
Kapasiti yang diberi nilai | kV VA: A | 50 - 2500 | |
transfA: Ataumer | Ketik julat | - | ±2×2.5% A: Atau ±5% |
Menyambung kumpulan | - | D,yn11A: AtauY,y n0 | |
Bunyi-bunyi | dB | ≤55 | |
Tahap perlindungan kandang | - | IP33D |
Syarat-syarat penggunaan
※ Ketinggian ≤ 1000 meter
※ Suhu ambien-30 ° c ~ 40 ° c
※ Kelembapan relatif udara tidak melebihi 90% ( 25 ° c)
※ Produk perlu dipasang di tempat di mana tidak ada api, tiada bahaya letupan, tiada pencemaran yang serius, tiada gas menghakis kimia dan getaran ganas
※ Jika keadaan teknikal melebihi, pengguna dan pengilang akan mengendalikan perkara itu.
Pemasangan
Gambarajah rujukan asas pengubah kotak disediakan oleh pengeluar mengikut skema. Pengguna juga boleh mereka bentuk sendiri mengikut keperluan mereka, tetapi mereka mesti berkomunikasi dan berunding dengan pengilang.
Elektrod asas dikebumikan di satu sisi dan di sekitar asas pengubah kotak, dan asas pengubah dan asas perlindungan kilat boleh berkongsi sistem asas, dan wayar asas yang membawa kepada platfA: Ataum asas pengubah kotak tidak boleh kurang daripada dua, dan rintangan asas R≤ 4 harus dipastikan.
Jurang antara pangkalan pengubah kotak dan asas dimeteraikan dengan mA: Atautar simen untuk mengelakkan air hujan daripada memasuki bilik kabel.
Operasi dan penyelenggaraan
Operasi dan penyelenggaraan suis voltan tinggi perlu dijalankan mengikut manual arahan pemasangan suis voltan tinggi. Dalam peralatan elektrik voltan rendah, pemutus litar udara, selepas beberapa operasi penutupan dan pembahagian, akan menyebabkan kenalan utama menghasilkan bahan bakar dan karbon secara tempatan, supaya rintangan kenalan akan meningkat, dan pemutus litar udara harus diselenggarakan secara teratur mengikut manual arahan. Penangkap mesti diuji sekali setahun sebelum musim petir.
Unit pengukuran kuasa secara berkala dikalibrasi mengikut keperluan jabatan bekalan kuasa. Sentiasa memerhatikan operasi pengubah, sama ada sistem penyejukan adalah nA: Ataumal, sama ada pemantauan suhu automatik adalah nA: Ataumal, dan sama ada suhu minyak atau suhu gegelung pada lapisan atas pengubah (merujuk kepada pengubah jenis kering) adalah nA: Ataumal. Operasi dan penyelenggaraan peralatan hendaklah dijalankan oleh profesional elektrik yang berkelayakan.
A: Arahan untuk memesan
Orderer hendaklah memberikan maklumat berikut yang berkaitan dengan produk kepada syarikat pada masa pesanan
A: A. Model produk
B. Keadaan operasi
Jenis TransfA: Ataumer dan kapasiti
D. V Voltan tinggi dan skim pendawaian utama voltan rendah dan jenis dan parameter komponen elektrik yang dipilih
E. Warna Shell dan bahan
F. Jika pengguna mempunyai keperluan lain, mereka boleh dibuat pada masa pesanan
