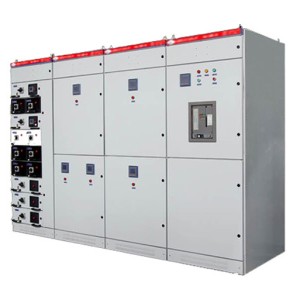

MNS suis pengeluaran voltan rendah

Siri jenis pengekstrakan digabungkan switchgear voltan rendah (selepas ini dirujuk sebagai switgear). Ia sesuai untuk A: AC 50 ~ 60HZ, voltan kerja yang dinilai A: AC 380V V, voltan penebat yang dinilai 660V V, 1600KV VA: A dan di bawah Sistem kuasa pengubah pengedaran digunakan sebagai pengedaran kuasa, kuasa, pencahayaan, pampasan kuasa reaktif, pusat kawalan motor, dan kabinet standard direka dengan penyelesaian tetap dan sistem bercampur skim pengekstrakan untuk memenuhi keperluan yang berbeza majoriti pengguna.

2 Syarat Penggunaan

2 . . 1. Suhu udara ambien tidak lebih tinggi daripada 40 ° C, dan suhu purata dalam masa 24 jam tidak lebih tinggi daripada 35 ° C dan tidak lebih rendah daripada -5 ° C;

2 . . 2. Udara bersih, dan kelembapan relatif tidak melebihi 50% pada suhu maksimum 40 ° C, dan kelembapan relatif yang lebih tinggi dibenarkan pada suhu yang lebih rendah, seperti 90% pada 20 ° C;

2 . . 3. Tempat-tempat tanpa kebakaran, bahaya letupan, habuk yang serius, kakisan kimia dan getaran ganas;

2 . . 4. ketinggian tidak melebihi 2000m;

2 . . 5 Switchgear sesuai untuk pengangkutan dan penyimpanan pada suhu berikut, -25 °C ~ 55 °C, dan tidak lebih daripada 70 °C dalam tempoh masa yang singkat (tidak lebih daripada 24 jam);

2 . . Jika syarat-syarat penggunaan di atas tidak boleh dipenuhi, pengguna dan pengeluar akan berunding dan menyelesaikan masalah.

3 Ciri-ciri struktur

Bingkai asas switchgear adalah struktur pemasangan gabungan, yang semuanya diikat dan disambungkan oleh skru, ditambah pintu, partition, sokongan dan bar bas, laci dan komponen elektrik untuk membentuk switchgear lengkap dengan ciri-ciri berikut::

3 . . 1. Dimensi luaran bingkai dan bahagian-bahagian dan saiz lubang diubah mengikut modulus E = 20mm;

3 . . 2 Kerana semua bahagian struktur bingkai diikat dan disambungkan oleh skru, yang mengelakkan kecacatan kimpalan dan tekanan, meningkatkan ketepatan, mempunyai fleksibiliti yang kuat, kegunaan yang baik, dan mempunyai kekuatan mekanikal yang besar, ia memenuhi sepenuhnya pelbagai keperluan prestasi dan perubahan suis;

3 . . 3 Dalam skim MCC, switchgear dibahagikan kepada tiga kawasan (bilik), kawasan busbar, kawasan peralatan elektrik dan kawasan kabel, dan ketiga-tiga kawasan dipisahkan oleh plat keluli untuk memastikan operasi normal talian dan berkesan menghalang pengembangan kerosakan.

3 . . 4 Dalam penyelesaian PC, mekanisme manual pemutus litar A: AH dan ME menonjol keluar dari pintu, dan tidak perlu membuka panel pintu apabila beroperasi dengan tangan, yang selamat dan mudah;

3 . . 5 Dalam skim tetap, iaitu, ciri-ciri skim tetap seperti kesederhanaan, kepraktisan, dan kos rendah dikekalkan, dan ia mempunyai bentuk penampilan yang sama seperti dada laci, dan pedalamanannya juga dibahagikan kepada kawasan talian bas, kawasan peralatan elektrik dan kawasan kabel, dan ketiga-tiga kawasan juga dipisahkan oleh plat keluli atau plat penebat, yang selamat dan boleh dipercayai, dan peralatan yang sesuai untuk menggantikan produk tetap lama di China.

3 . . 6 laci kabinet MCC mempunyai empat saiz standard, mereka adalah 200, 300, 400, 600, struktur ringan, pemasangan mudah, ketepatan dimensi yang tinggi, boleh ditukar dengan reka bentuk dan keperluan pengguna, unit laci mempunyai kebolehpergantian yang baik, dan mempunyai kedudukan kerja dan kedudukan pemisahan, pemegang boleh dikunci oleh gembok, dalam kedudukan pemutusan yang ditentukan;

3 . . 7 Switchgear direka untuk dua jenis bekalan kuasa dan penggunaan sistem pengedaran tiga fasa empat-dawai dan tiga fasa lima-dawai, wayar N bas neutral dan wayar PE bas tanah pelindung dipasang di bahagian bawah kabinet, dan hujung outlet disambungkan dengan bar bas, supaya pengguna boleh menyambungkan kabel dengan mudah.

3 . . 8 Untuk memastikan kesinambungan asas yang boleh dipercayai, semua komponen umum seperti rel laci di dalam kabinet tergalvani;

3 . . 9 Tanpa mengurangkan tahap perlindungan shell, bahagian atas kabinet suis dilengkapi dengan penutup mesh pengudaraan semulajadi.

Ringkasnya, switchgear mengamalkan tiruan struktur kabinet dan rak canggih asing, dengan kekuatan mekanikal yang tinggi dan tahap standardisasi yang tinggi, dan pematuhan keseluruhan dengan piawaian antarabangsa IEC439 dan piawaian kebangsaan GB7251, dan tahap perlindungannya memenuhi IP3X dalam GB4208, yang bersamaan dengan IP30 dalam IEC529.

4 Perhatian khusus perlu dibayar kepada keadaan berikut dalam reka bentuk dan pemilihan produk:

4 . . 1 Jumlah ketinggian produk ialah 2200mm, bahagian atas adalah busbar, bahagian tengah adalah ketinggian pemasangan komponen elektrik, yang tertinggi adalah 1800mm, dan bahagian bawah skim penetapan harus ditolak oleh 200mm, maksimum adalah 1600mm (kecuali skim yang diberikan 1800mm).

4 . . Terdapat empat jenis lebar kabinet: 400, 600, 800, 1000, dalam skim tetap harus memberi perhatian kepada sama ada lebar kabinet adalah sama apabila skim yang berbeza dipilih dalam kabinet, skim lebar kabinet yang berbeza tidak boleh digabungkan dalam kabinet, melainkan skim yang lebih sempit dibenarkan digabungkan dalam kabinet yang lebih luas, dalam skim laci kecuali A: AH, ME, Skim suis DWX15, yang lain ialah 600mm, lebarnya tidak boleh digabungkan dengan skim lebar yang berbeza.

4 . . Kedalaman 3 kabinet ialah 800mm, tetapi apabila garis atas dan keluar semuanya 1000mm, kecuali untuk kabinet masuk.

4 . . 4 Terdapat had kapasiti yang berbeza dalam setiap skim standard. Selepas gabungan setiap skim kabinet, perlu menandakan nombor projek, model dan spesifikasi komponen elektrik, jenis operasi suis dan rajah kombinasi suis, dalam skim litar tunggal standard, suis dilengkapi dengan saling berkaitan mekanikal, supaya suis hanya boleh membuka panel pintu apabila ia diputuskan, suis dan perhatian khas perlu dibayar kepada pemilihan model suis dalam reka bentuk dan pemilihan untuk memastikan keperluan prestasi peranti pengedaran kuasa keseluruhan.

5 Parameter teknikal (lihat Jadual 1)

Parameter teknikal suis gear (Jadual 1)

6. Dimensi-dimensi

Gambar.1 Dimensi keseluruhan kabinet busbar dan kabinet masuk I

Fig. 2 Dimensi garis besar kabinet inlet jenis II

Rajah.3 Dimensi keseluruhan kabinet kawalan dan kabinet kapasitor

7. Saiz pemasangan

Gambar.4 Saiz pemasangan A: A: kabinet masuk B: kabinet pengumpan

Gambar.5 Saiz pemasangan kabinet tali A: A: kabinet masuk B: kabinet pengumpan
