Switchgear voltan sederhana HXGN-12

1. Skop penggunaan

HXGN□-12 (F.R) jenis kotak tetap A: AC logam yang disertakan switchgear (dirujuk sebagai "kabinet rangkaian cincin") adalah jenis baru switchgear yang direka untuk pengubahsuaian dan pembinaan grid kuasa bandar. Ia juga digunakan sebagai arus beban pecah, arus litar pintas dan penutup semasa dalam sistem bekalan kuasa, dan sesuai untuk sistem pengedaran kuasa A: AC 3-10KV, 50Hz. Ia digunakan secara meluas dalam pembinaan grid kuasa bandar dan projek pengubahsuaian, perusahaan perindustrian dan perlombongan, bangunan bertingkat tinggi dan kemudahan awam, dan sebagainya, sebagai Unit bekalan kuasa rangkaian cincin dan peralatan terminal, memainkan peranan pengagihan kuasa, kawalan dan perlindungan peralatan elektrik, dan juga boleh dipasang di pencawang pra-dipasang. Kabinet rangkaian cincin ini dilengkapi dengan suis beban vakum dan mekanisme operasi musim bunga, yang boleh dikendalikan secara manual atau elektrik. Suis asas dan suis pengasingan dilengkapi dengan mekanisme operasi manual, dan set lengkap kabinet rangkaian cincin ini kuat dan kecil. Tidak ada risiko pembakaran dan letupan, dan ia mempunyai fungsi "pencegahan lima" yang boleh dipercayai. Kabinet rangkaian cincin ini mematuhi peruntukan yang berkaitan dengan GB3960 "3 ~ 35KV A: AC Metal Switchgear" dan IEC60420 "suis beban A: AC voltan tinggi-menggabungkan gabungan peralatan elektrik" standard.

2. Model dan maknanya

HXGN□-12 (F.R.)

H: Rangkaian cincin

X: Jenis kotak

G: Stesen

N: Dalaman

□: Reka bentuk nombor siri

12: Voltan yang dinilai

(F.R): Gabungan suis-fius beban

3. Syarat penggunaan biasa

1. Suhu udara sekitar: -15. 0 40 °C;

2. Ketinggian: 1000m dan di bawah;

3. Keadaan kelembapan: purata harian tidak melebihi 95%, tekanan wap air purata harian tidak melebihi 2.2kPa, purata bulanan tidak melebihi 90%, dan tekanan wap air purata bulanan tidak lebih daripada L 8kPa;

4. Keamatan gempa bumi: tidak lebih daripada 8 darjah;

5. Tidak terdapat bahan pencemar yang jelas seperti gas menghakis atau mudah terbakar.

Nota: Sekiranya syarat penggunaan biasa di atas melebihi, pengguna boleh berunding dengan Syarikat.

4. Parameter teknikal utama

5. Ciri-ciri struktur (as Gambar 2 dan Gambar 3)

1. Ciri-ciri prestasi struktur

1.1.1 kabinet rangkaian cincin mengamalkan profil 8MF, dan bingkai keseluruhan dipasang dengan lubang modulus B = 2 (tan.

L1.2 cincin rangkaian kabinet dilengkapi dengan FZN21 - 12D beban suis atau FZRN21 - 12D fius gabungan elektrik perkakas, yang mempunyai suis pengasingan, suis beban vakum dan suis hentakan, dan suis putus sambungan dan suis asas mempunyai rehat yang jelas.

1,3 suis pengasingan, suis beban vakum, suis asas, dan pintu kabinet mempunyai peranti menggali dan saling yang sempurna dan boleh dipercayai, yang berkesan dapat mencegah salah operasi dan memastikan penyelenggaraan yang selamat.

1.1.4 Ia boleh dioperasikan secara manual dan elektrik.

1. Pintu kabinet dan pintu instrumen kabinet mengukur L5 dilengkapi dengan pin pengedap.

1.1.6 menggabungkan gabungan kabinet elektrik dan mencairkan tiub dengan pin menembak. Dalam kes litar pintas, pin menembak memukul mekanisme tersandung untuk mencapai pembukaan dan pecah yang cepat, yang berkesan dapat melindungi peralatan elektrik.

Kabinet mesh 1.L 7 cincin mengamalkan operasi depan, pemasangan dinding yang boleh dipercayai.

2. "Lima pencegahan" fungsi mengunci

2. Operasi penghantaran kuasa 2.1: hanya apabila pintu kabinet ditutup dan dikunci, dan suis tanah dikendalikan ke kedudukan "terbuka", suis beban boleh dikendalikan untuk menutup kedudukan.

2.2.2 operasi gangguan kuasa: apabila suis beban berada dalam kedudukan pengasingan, suis asas boleh ditutup, dan apabila suis asas berada dalam kedudukan tertutup, partition penebat dimasukkan ke dalam tempat untuk membuka pintu kabinet.

2.1. 3 interrupter vakum adalah dipercayai interlocked dengan pisau pengasingan, dan pisau pengasingan dan pisau hentakan dihubungkan antara satu sama lain dan interlocked dengan pintu kabinet, dan partition penebat juga bersambung dengan pintu kabinet.

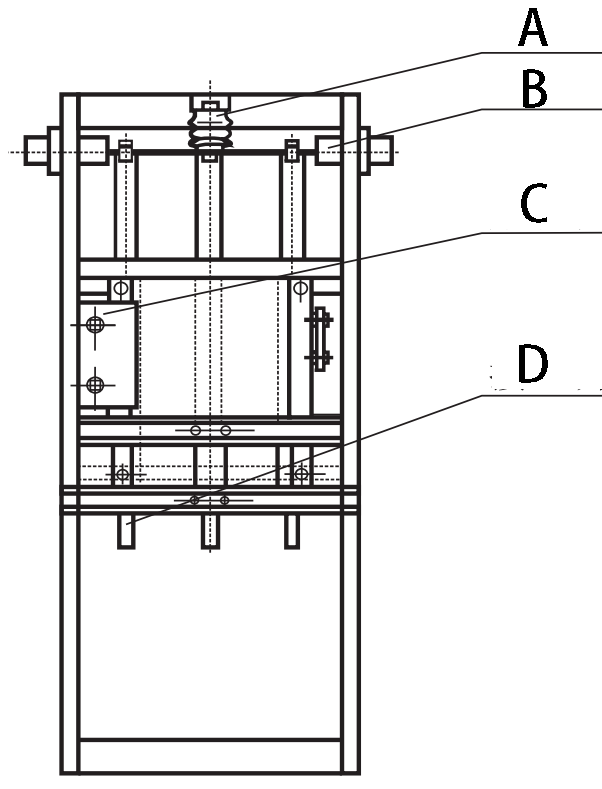

	Rajah 2 A: A: Penebat B: Melalui sarung dinding C: Mekanisme operasi D: Suis Grounding

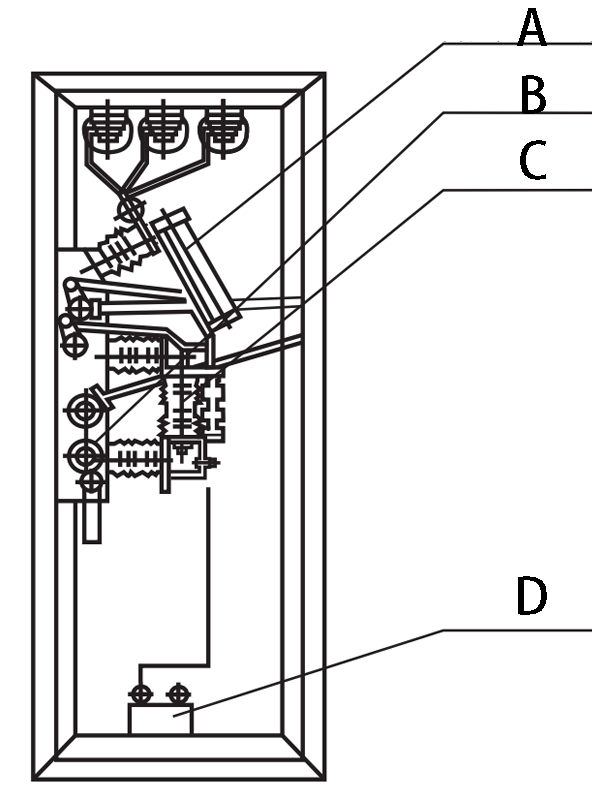

	Rajah 3 A: A: Fius (pintu pisau pengasingan) B: Mekanisme kawalan peluru C: Suis beban D: Transformer semasa

6. Prinsip pembekalan kuasa rangkaian cincin

Bekalan kuasa rangkaian cincin <terdiri daripada tiga Unit asas (lihat angka) kabinet talian masuk dan keluar digunakan sebagai Unit rangkaian cincin, yang boleh diasingkan dalam masa apabila berlaku kesalahan, dan Unit lain memastikan bekalan kuasa berterusan cawangan pengubah pengguna. Kabinet rangkaian gelung pengguna memainkan peranan dalam melindungi dan mengasingkan pengubah, yang mudah untuk penyelenggaraan dan baik pulih. Kabinet rangkaian cincin boleh sewenang-wenangnya dilanjutkan, dan boleh terdiri daripada pelbagai skim gabungan dari Unit asas mengikut keperluan pengguna.

Kabinet saluran masuk dan keluar kabel Kabinet cawangan pengubah pengguna Kabinet saluran masuk dan keluar kabel

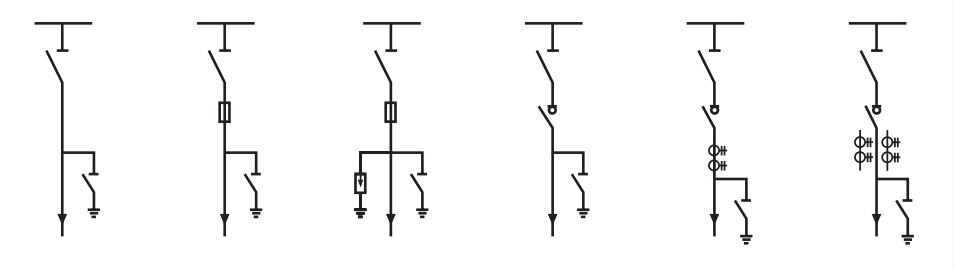

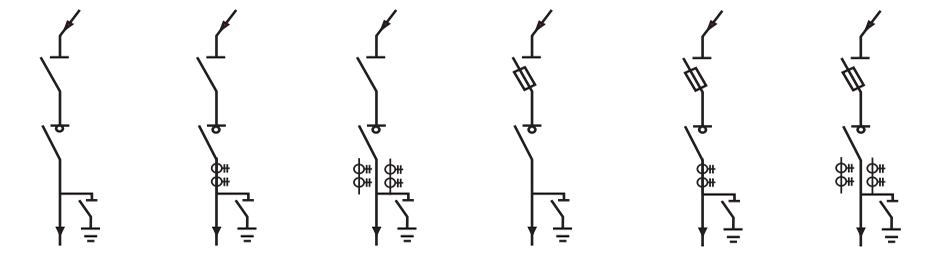

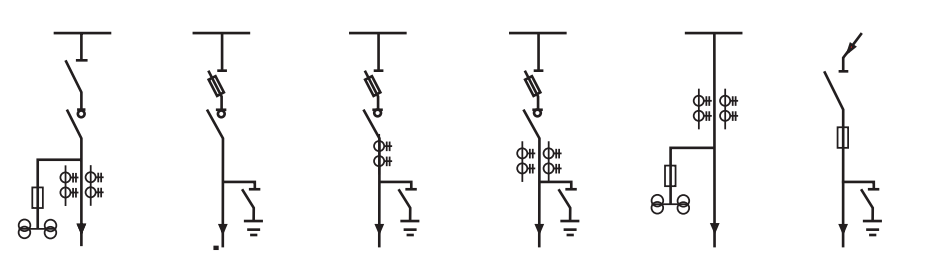

7. Rajah skim litar utama

Nombor skim	01	02	03	04	05	06
Rajah skim litar utama
kegunaan	Kabel dalam dan luar talian	Kabel dalam dan luar talian	Kabel dalam dan luar talian	Kabel dalam dan luar talian	Kabel dalam dan luar talian	Kabel dalam dan luar talian
Pengasingan/beban / gabungan peralatan	GN□-12D	GN□-12D	GN□-12D	FZN21 - 12D	FZN21 - 12D	FZN21 - 12D
Fius		RN3	RN3
Transformer semasa					LZZBJ9	LZZBJ9
penangkap			HY5W

Nombor skim	07	08	09	10	11	12
Rajah skim litar utama
kegunaan	Kabel dalam dan luar talian	Kabel dalam dan luar talian	Kabel dalam dan luar talian	Kabel dalam dan luar talian	Kabel dalam dan luar talian	Kabel dalam dan luar talian
Pengasingan/beban / gabungan peralatan	FZN21 - 12D	FZN21 - 12D	FZN21 - 12D	FZN21 - 12D	FZN21 - 12D	GN□-12D
Fius				RN2	RN2	RN2
Transformer semasa		LZZBJ9	LZZBJ9		LZZBJ9	LZZBJ9
Transformer Voltan				JDZ	JDZ	JDZ
penangkap	HY5W	HY5W	HY5W

Nombor skim	13	14	15	16	17	18
Rajah skim litar utama
kegunaan	kabel pengukuran talian masuk dan keluar	Kabel dalam dan luar talian	Kabel dalam dan luar talian	Kabel dalam dan luar talian	kabel pengukuran talian masuk dan keluar	Outlet kabel masuk overhead
Pengasingan/beban / gabungan peralatan	FZRN21 - 12	FZRN21 - 12D	FZRN21 - 12D	FZRN21 - 12D		GN□-12D
Fius	RN2	S□LA: AJ	S□LA: AJ	S□LA: AJ	RN2	RN3
Transformer semasa	LZZBJ9		LZZBJ9	LZZBJ9	LZZBJ9
Transformer Voltan	JDZ				JDZ

Nombor skim	19	20	21	22	23	24
Rajah skim litar utama
kegunaan	Outlet kabel masuk overhead	Outlet kabel masuk overhead	Outlet kabel masuk overhead	Outlet kabel masuk overhead	Outlet kabel masuk overhead	Outlet kabel masuk overhead
Pengasingan/beban / gabungan peralatan	FZRN21 - 12D	FZRN21 - 12D	FZRN21 - 12D	FZRN21 - 12D	FZRN21 - 12D	FZRN21 - 12D
Fius			S□LA: AJ	S□LA: AJ	S□LA: AJ	S□LA: AJ
Transformer semasa		LZZBJ9		LZZBJ9	LZZBJ9	LZZBJ9
Transformer Voltan

Nombor skim	25	26	27	28	29	30
Rajah skim litar utama
kegunaan	kenalan	kenalan	Pengukuran dan perhubungan	Pengukuran dan perhubungan	Hubungan talian overhead	Hubungan talian overhead
Pengasingan/beban / gabungan peralatan	FZRN21 - 12	FZRN21 - 12D			FZRN21 - 12D	FZRN21 - 12
Fius		S□LA: AJ	RN2	RN2		S□LA: AJ
Transformer semasa			LZZBJ9	LZZBJ9
Transformer Voltan			JDZ	JDZ

8. Bentuk dan saiz pemasangan

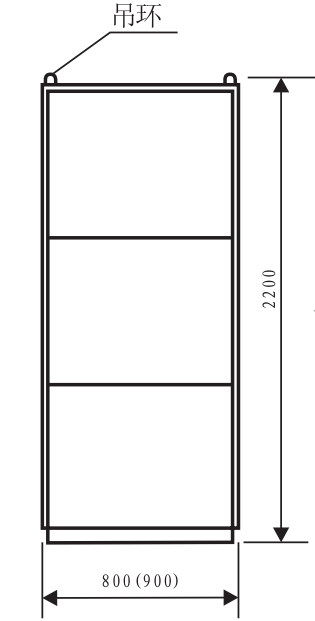

1. Saiz keseluruhan kabinet rangkaian cincin

		A: Arahan lebar Kabinet
Penerangan: Ketinggian boleh dipilih	arah kedalaman kabinet

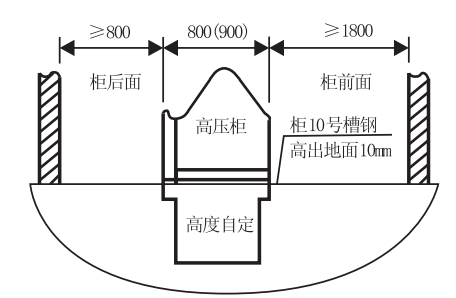

2. Saiz pemasangan kabinet rangkaian cincin

Nota: keluli saluran mesti dipercayai grounded
