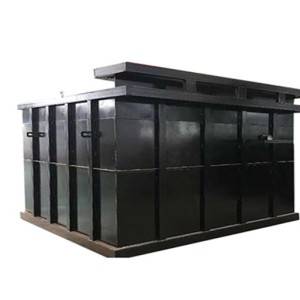

siri YBDM-12 bawah tanah dipasang Transformer

Siri pencawang kotak bawah tanah YBDM-12 (dirujuk sebagai pengubah kotak bawah tanah) adalah baru berdasarkan penyelidikan dan perbincangan penuh pembinaan dan pengurusan bandar moden.

Generasi baharu transduser kotak telah dibangunkan. Badan utamanya sebahagian atau sepenuhnya terkubur di bawah tanah, menduduki sedikit atau tidak ada tanah, dan kesan visual sangat baik, yang berkesan menyelesaikan penggunaan bandar.

Pertentangan antara geotense dan psoriasis bandar adalah harmoni dan bersatu dengan persekitaran sekitarnya, dan sangat dihormati oleh majoriti pakar dan pengguna. Pencawang kotak bawah tanah merujuk kepada pengubah kotak

Set lengkap peranti stesen kuasa semua dipasang di dalam kotak yang dimeteraikan sepenuhnya dan keseluruhan tidak dikawal di bawah paras tanah, dan ia dan pencawang kotak di atas tanah, peralatan dalaman

Ia sama, dan voltan input 10KV yang sama dikurangkan kepada voltan pengedaran 400/220Vi melalui transformer dan kemudian dihantar ke titik beban, yang boleh digunakan untuk sistem pengedaran rangkaian cincin.

Ia juga boleh digunakan sebagai pencawang untuk bekalan kuasa di hujung grid kuasa radial. Jenis yang dikebumikan sepenuhnya ini juga dikenali sebagai pencawang bawah tanah, dan kotaknya mempunyai keupayaan anti-karat yang sangat baik dan tenaga mampatan

kuat dan mempunyai ketegangan mutlak.

Mengejar "kebaharuan" dan "keindahan" untuk mencerminkan perlindungan alam sekitar kemudahan kuasa bandar moden adalah trend pembinaan dan pembangunan kuasa hari ini, dan ia juga merupakan cerminan dari satu

Simbol penting dalam pemodenan dan tamadun bandar. Syarikat kami bertujuan untuk mewujudkan peralatan kuasa kelas pertama, mempercantik persekitaran bandar, dan berkhidmat kepada masyarakat, dan secara aktif berusaha untuk menyelesaikan masalah.

Dalam pemasangan dan penyelenggaraan bekas peralatan kuasa, seperti talian overhead ke dalam projek tanah, hakisan semburan garam taufan pantai, visi alam sekitar dan banyak kesukaran, pengenalan dan penyerapan pembangunan teknologi maju asing

Mesra alam bukan logam bawah tanah terkubur siri produk pencawang.

2. Gambaran keseluruhan

Model dan makna:

Y B DM □  /  0.4  □

- Rated kapasiti pengubah kVA: A

- Rated Voltan kV di sisi voltan rendah

                 └── Voltan yang dinilai di sisi voltan tinggi kV, 12, 40.5

Pemasangan - Pemasangan Kaedah pemasangan, DM - Bawah Tanah

   └──Pencawang kotak

-

2.2 Syarat-syarat penggunaan:

Syarat penggunaan biasa

a) Ketinggian

Ketinggian tidak melebihi 1000m

b) Suhu ambien

Suhu maksimum 40 °C

Suhu minimum -30 °C

c) Kelembapan relatif

Pada suhu 25 ° C, kelembapan relatif udara tidak melebihi 95%, dan purata bulanan tidak melebihi 90%.

persekitaran pemasangan

Persekitaran pemasangan hendaklah bebas daripada pergerakan kotoran yang jelas, letupan, gas menghakis dan habuk. Tapak pemasangan hendaklah bebas daripada getaran dan kejutan yang ganas dan tidak boleh diletakkan di tempat yang rendah.

Syarat Penggunaan Khas

Sebagai tambahan kepada syarat-syarat penggunaan biasa di atas, syarat-syarat penggunaan yang lain hendaklah mengikut peruntukan GB1094.1, GB / T 11022, GB / T14048.1 dan GB7251.1.

Parameter teknikal utama:

Ciri-ciri struktur pengubah kotak yang terkubur sepenuhnya

Struktur

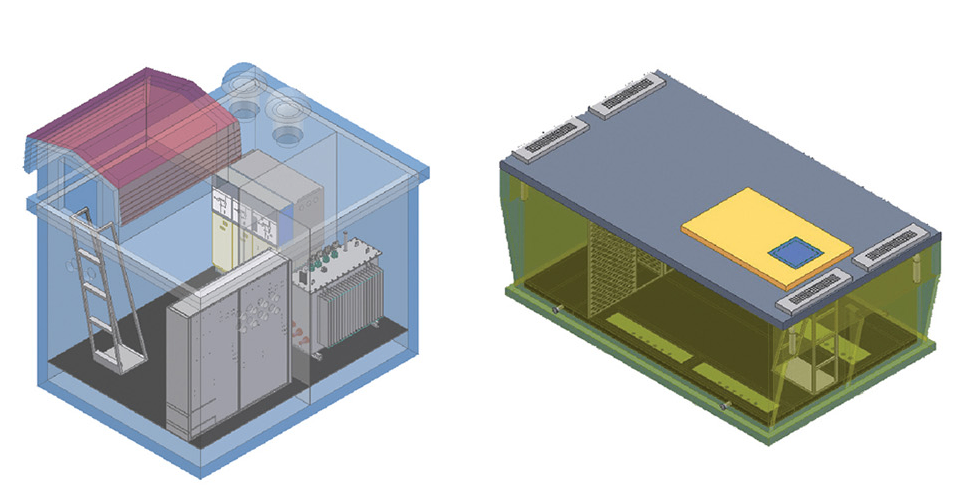

Struktur pengubah kotak yang dikebumikan sepenuhnya ditunjukkan dalam Rajah 2.

Fig. 2 Rajah skematik struktur pengubah kotak yang terkubur sepenuhnya

3.2 Ciri-ciri struktur

Set lengkap peranti pencawang yang terkubur sepenuhnya semua dipasang di dalam kotak yang dimeteraikan sepenuhnya, dan bahagian badan kotak adalah bilik suis voltan tinggi, bilik transformer,

Switchgear voltan rendah. Setiap bilik dilengkapi dengan peranti pencahayaan, dengan suis penguncian, peranti pengudaraan paksa, kawalan suhu, pemanas dan peralatan lain.

Semua peralatan di atas ditetapkan di bawah paras tanah, dan peralatan dalamannya adalah sama dengan pencawang tanah konvensional, yang semuanya dikuasakan oleh voltan input 10kV.

Transformer dikurangkan kepada voltan pengedaran 400 / 220V dan kemudian dihantar ke titik beban, dan teknologi utama garisan pra-pasangan yang terkubur sepenuhnya ini adalah pengedap dan pencegahan kotak

Kerosakan dan rintangan tekanan, khususnya:

1. Kotak dari bahagian bawah ke dinding harus tenggelam di dalam tanah selama 50 tahun tanpa kakisan yang sedikit;

2. Ia harus menahan tekanan tanah dan tekanan air bawah tanah dan merendam, manakala dinding kekal utuh;

3. Semua titik pengedap seperti laluan peralatan, pintu masuk dan keluar kakitangan, dan pintu masuk kabel mesti dapat menahan tekanan osmotik air bawah tanah, dan tidak ada noda air di dalam

Pastikan bahagian dalam dinding kering dan bebas daripada kelembapan.

Sebagai tambahan kepada memenuhi keperluan asas di atas, YBDM sepenuhnya dikebumikan pra-pasangan pencawang juga mempunyai tiga fungsi utama::

1. Terdapat dua saluran bekalan air di satu hujung kotak sempit, dan pada hari-hari hujan, air hujan boleh dengan cepat dilepaskan ke dalam pembetungan melalui tangki bekalan air tanpa memasuki garisan yang telah dipasang.

2. Sebagai tambahan kepada saliran pada hari hujan, palung penghubung juga merupakan saluran udara untuk peredaran dan pengudaraan di dalam kotak, dan udara memasuki kotak melalui saluran udara untuk membentuk pertukaran

mengekalkan suhu dan kelembapan di dalam kotak seimbang, supaya kenaikan suhu dan kejatuhan transformer;

3. A: Apabila terdapat banjir yang berlaku sekali dalam 50 tahun atau 100 tahun, air bawah tanah meningkat dan menyebabkan pembetungan mengalir balik, dan peranti pengudaraan akan automatik

Tutup, mengasingkan bahagian dalam dan di luar kotak, dan terus mengendalikan garisan yang telah dipasang tanpa menjejaskan peralatan.

Pada masa ini, pencawang kuasa di sesetengah bandar di negara kita kebanyakannya ditubuhkan di ruang bawah tanah bangunan bertingkat tinggi, dan apabila mereka menghadapi banjir besar, mereka pada dasarnya tenggelam, dan kebanyakan peralatan rosak dan tidak berguna selepas air surut. sebagai

Penggunaan pencawang yang terkubur sepenuhnya sebagai peranti pengedaran kuasa boleh mengelakkan peralatan direndam oleh banjir, dan penggunaan pencawang yang terkubur sepenuhnya mempunyai lebih banyak kelebihan seperti yang diterangkan di bawah:

Dot:

1. Ia boleh menjimatkan penggunaan tanah, tidak perlu pemerolehan tanah dan pembinaan awam, dan menjimatkan pelaburan infrastruktur.

2. Tidak ada halangan di tanah, yang tidak menjejaskan alam sekitar, dan tidak menjejaskan penglihatan dan pandangan orang ramai.

3. Jenis terkubur keseluruhan yang dipasang di rumput dan tali pinggang hijau juga boleh direka dengan beberapa hiasan hiasan di tanah, seperti arca, batu, dan lain-lain; Sekiranya anda perlu berada di kawasan yang luas atau

Di sisi jalan, jika tidak ada halangan di tanah (termasuk saluran pengudaraan), pencawang pra-pasangan jenis persegi boleh digunakan. Stesen pencawang yang telah dipasang ini

Tidak boleh mendedahkan pesawat darat.

4. Peralatan pengedaran kuasa pencawang pra-pasangan yang terkubur sepenuhnya ditetapkan di bawah tanah, yang selamat dan boleh dipercayai.

5. Tanah tidak terjejas oleh bunyi transformer.

6. Oleh kerana tanah yang agak sejuk, kenaikan suhu pengubah agak stabil semasa operasi.

7. Ruang dalaman pencawang yang terkubur sepenuhnya agak luas, dan operasi penyelenggaraan tidak akan mengganggu tanah dan tidak akan menghalang persekitaran sekitarnya.
